功能手板件是產品開發中用于驗證功能、結構、裝配等性能的原型件，相較于外觀手板更注重實用性和可測試性。以下是關于功能手板的詳細介紹：

一、功能手板件的核心特點

功能性驗證

模擬產品的實際使用場景，測試核心功能（如按鍵觸發、關節活動、機械傳動等）。

例如：無人機的手板需測試電機運轉、螺旋槳穩定性；機械手臂手板需驗證關節活動范圍和抓取力。

結構與材料匹配

采用與量產接近的材料或工藝，確保功能測試的準確性。

例如：金屬部件用CNC加工，塑料件用3D打印或注塑，橡膠件用硅膠復模。

可裝配性測試

驗證多個零件的裝配邏輯、公差配合和穩定性。

例如：手機手板需測試內部主板、電池、攝像頭的組裝是否合理。

迭代優化

通過測試反饋快速修改設計缺陷（如結構強度不足、零件干涉等）。

二、功能手板的制作流程

1. 需求分析與設計

明確功能需求：確定需要驗證的核心功能（如運動、電路、散熱等）。

拆解零件：將產品分解為多個可制造的零件（如外殼、齒輪、電路板等）。

材料選擇：根據功能需求選擇材料（如PC用于機械結構，亞克力用于透明部件，金屬用于承重件）。

2. 零件加工

3D打印（快速成型）：

適用材料：PLA、ABS、尼龍等。

優勢：快速輸出復雜形狀零件，成本低。

限制：材料強度、耐溫性較差，需后期處理（如打磨、噴漆）。

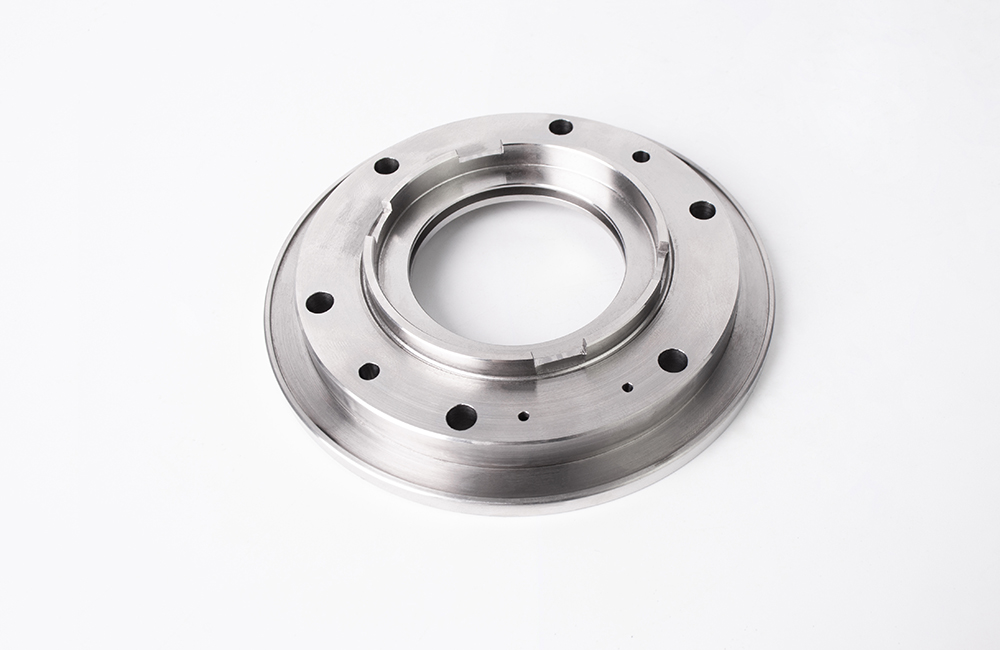

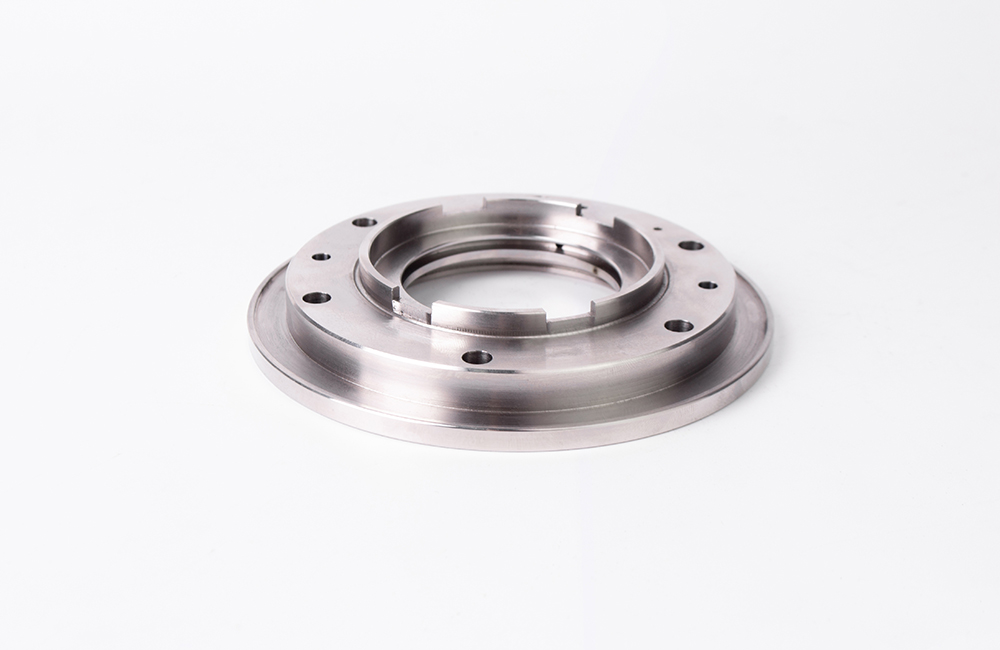

CNC精密加工：

適用材料：鋁合金、不銹鋼、POM（賽鋼）等。

優勢：精度高（±0.01mm）、表面質量好，適合機械結構。

硅膠復模：

適用場景：小批量復制軟質零件（如橡膠按鍵、密封圈）。

流程：先制作母模（3D打印/CNC），再通過硅膠翻模復制多個零件。

鈑金加工：

適用場景：金屬外殼、支架等。

工藝：激光切割+折彎+焊接。

3. 組裝與調試

零件組裝：按設計圖紙將零件裝配成完整手板，模擬實際生產線流程。

功能調試：

測試核心功能（如通電、運動、發光等），記錄問題（如異響、卡頓）。

使用儀器輔助測試（如扭矩儀測關節阻力，示波器測電路信號）。

問題修復：根據測試結果修改零件設計（如調整公差、強化結構）。

4. 表面處理與優化

噴涂與電鍍：提升外觀質感（如金屬光澤、磨砂觸感）。

絲印與鐳雕：添加文字、標識或裝飾圖案。

功能性處理：

防滑處理（如噴砂、貼膜）；

耐磨處理（如鍍硬鉻）。

三、功能手板件的常見類型與應用

機械結構手板

應用場景：機器人、汽車配件、家居五金等。

關鍵點：驗證運動機構（如齒輪咬合、鉸鏈開合）、材料承重能力。

示例：無人機云臺手板需測試旋轉平穩性和負載能力。

電子功能手板

應用場景：消費電子、醫療設備、智能硬件等。

關鍵點：測試電路連通性、按鍵響應、屏幕適配等。

示例：智能手表手板需集成觸摸屏、心率傳感器和無線充電功能。

軟硬結合手板

應用場景：汽車內飾、醫療器械、消費電子。

關鍵點：驗證塑料與金屬、硅膠與硬塑的裝配配合。

示例：汽車出風口手板需測試旋鈕阻尼感和葉片開合角度。

四、功能手板件的技術難點與解決方案

復雜運動機構驗證

問題：齒輪傳動不順暢、關節摩擦過大。

解決方案：

使用高精度CNC加工確保零件公差；

加裝潤滑劑（如黃油、硅油）降低摩擦；

通過動態仿真軟件（如SolidWorksMotion）提前優化設計。

多材料裝配兼容性

問題：金屬與塑料熱膨脹系數不同導致變形。

解決方案：

選擇兼容材料（如POM塑料與鋁合金）；

設計預留緩沖結構（如硅膠墊片）。

微小零件精密加工

問題：0.5mm以下零件易變形或丟失。

解決方案：

采用慢走絲線切割或超聲加工；

使用治具固定零件位置。

五、功能手板件 vs 外觀手板件

對比維度	功能手板件	外觀手板件
核心目的	驗證功能、結構、裝配	驗證外觀設計、色彩搭配
材料選擇	側重功能性（金屬、工程塑料）	側重外觀（ABS、亞克力、CNC）
制作工藝	CNC、硅膠復模、鈑金加工	3D打印、CNC、覆膜
測試重點	運動、電路、承重、散熱	外觀效果、表面處理、人機交互

六、注意事項

盡早規劃功能測試：在設計階段明確需要驗證的功能點，避免后期重復修改。

選擇合適的工藝：根據零件功能選擇加工方式（如CNC保證精度，3D打印加速迭代）。

重視裝配模擬：按量產流程組裝手板，提前暴露公差、螺絲孔位等問題。

保密性：若涉及未發布產品，需與手板廠簽訂保密協議，避免設計泄露。

功能手板件是產品開發中不可或缺的環節，它能大幅降低研發風險，縮短周期，并為量產提供關鍵數據支持。
