高精密手板制作是針對高精度、復雜結構或功能性要求極高的零部件進行的原型制作，廣泛應用于航空航天、醫療設備、精密儀器、模具驗證等領域。以下是高精密手板制作的關鍵技術、工藝選擇及注意事項：

一、高精密手板的特點

高精度：尺寸公差通常要求 ±0.05mm 以內，部分關鍵尺寸可達 ±0.01mm。

復雜結構：包含精細孔位、薄壁、曲面、鏤空等傳統加工難以實現的特征。

材料性能：需滿足高強度、耐腐蝕、耐高溫等特殊要求（如鈦合金、不銹鋼、工程塑料等）。

表面質量：高光潔度（Ra值低）、無刀痕、無層紋，可能需鏡面拋光或電鍍處理。

功能性驗證：需測試裝配、運動、密封、耐壓等實際功能。

二、高精密手板的核心工藝

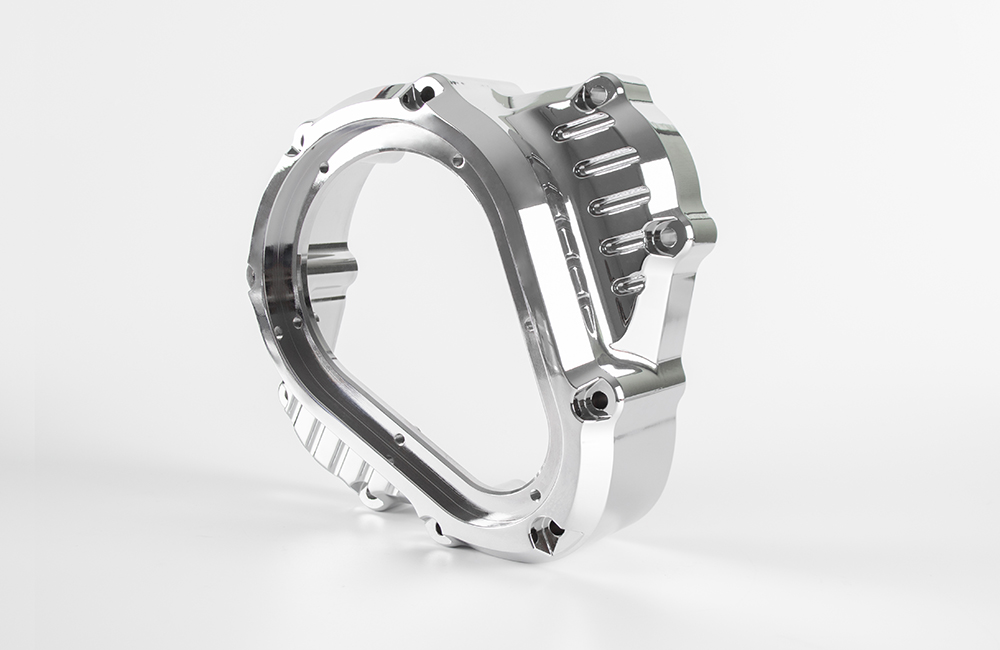

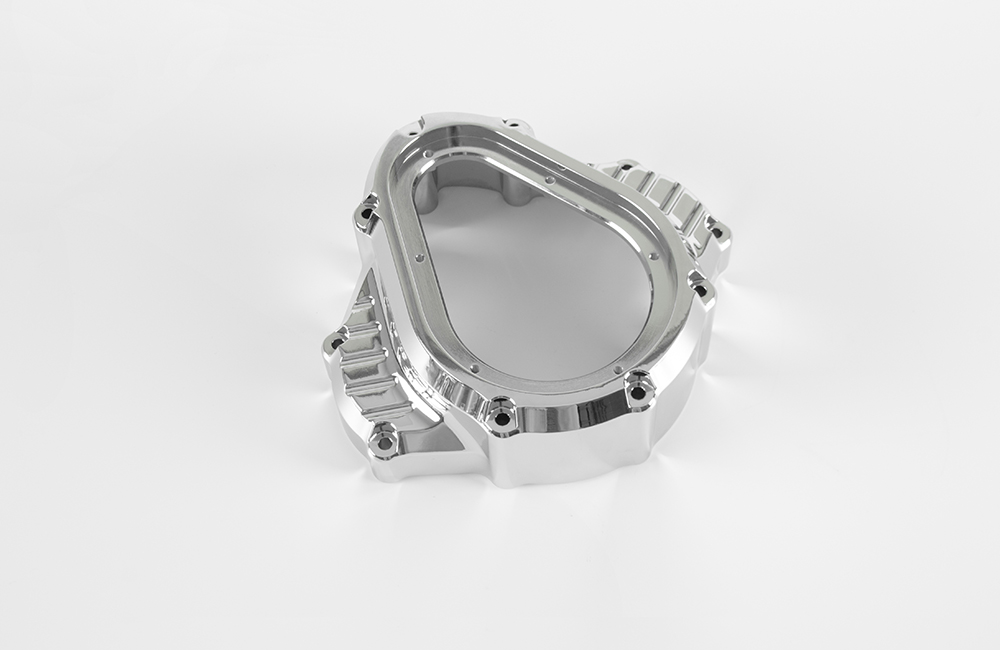

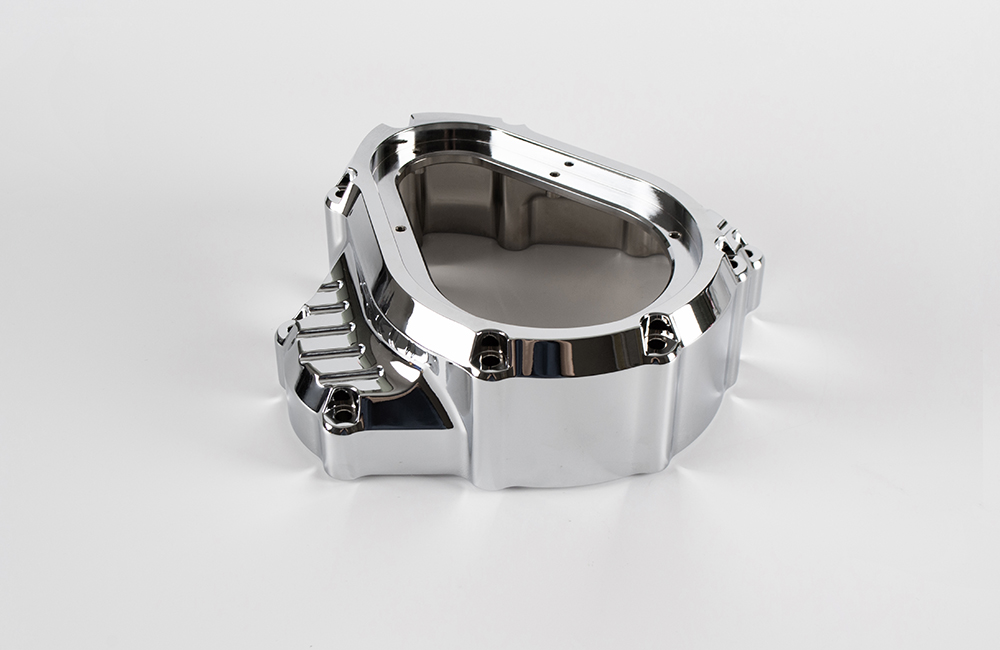

1. CNC精密加工

適用場景：金屬/塑料零件的高精度加工（如鋁合金、不銹鋼、銅、POM等）。

技術要點：

編程優化：使用高端CAM軟件（如Mastercam、PowerMill）生成高效刀具路徑，減少接刀痕。

刀具選擇：采用金剛石刀具、CBN刀具或高精度涂層刀具，確保切削精度。

設備要求：五軸聯動CNC機床（如DMG、Hermle、Mazak），支持微米級加工。

裝夾與冷卻：真空吸盤裝夾避免變形，油霧冷卻或水冷控制熱變形。

精度：±0.01mm~±0.05mm，表面粗糙度Ra≤0.8μm。

優勢：適合復雜曲面、深腔、薄壁結構，材料選擇廣泛。

2. 金屬3D打印（增材制造）

適用場景：超復雜結構（如輕量化拓?fù)鋬?yōu)化設計、內部流道、蜂窩結構等）。

技術要點：

工藝選擇：

選擇性激光熔化（SLM）：鈦合金、不銹鋼、鈷鉻合金等。

電子束熔化（EBM）：高溫合金、鈦合金，支持更大尺寸。

后處理：熱等靜壓（HIP）消除應力，機械拋光或化學拋光提升表面質量。

精度：±0.1mm~±0.2mm，通過后期加工可提升至±0.05mm。

優勢：突破傳統加工限制，實現任意復雜度結構，輕量化設計。

缺點：表面粗糙度較高（Ra≥3.2μm），需二次加工；成本高昂。

3. 硅膠復模（小批量高精度復制）

適用場景：基于原型（CNC/3D打印件）的小批量復制（通常10~50件）。

技術要點：

原型制作：使用高精度CNC或3D打印模型作為母模。

模具材料：硅膠模具（適合復雜形狀）或環氧樹脂模具（適合高精度）。

灌注材料：聚氨酯、環氧樹脂、蠟等，可模擬部分材料性能。

精度：±0.1mm~±0.2mm，表面質量依賴模具和灌注工藝。

優勢：低成本、快速交付，適合驗證設計迭代。

4. 電火花加工（EDM）

適用場景：超硬材料（如硬質合金、淬火鋼）或復雜型腔的加工。

技術要點：

電極設計：使用銅或石墨電極，通過放電腐蝕材料。

參數調整：控制放電能量（粗加工→精加工）以減少熱影響區。

精度：±0.01mm~±0.05mm，適合深槽、窄縫等特征。

5. 復合工藝（CNC+3D打印+EDM）

適用場景：極高精度與復雜結構結合的零件（如模具、航空部件）。

示例：

3D打印復雜基體 → CNC精加工關鍵尺寸 → EDM加工深腔或硬質材料。

三、高精密手板的關鍵材料

金屬材料：

鋁合金（6061、7075）：輕便、易加工，常用于原型驗證。

不銹鋼（304、17-4PH）：高強度、耐腐蝕，適合功能性零件。

鈦合金（Ti6Al4V）：輕量化、高強度，用于航空航天、醫療領域。

銅/鈹銅：高導熱性，適合散熱結構或模具。

塑料材料：

POM（聚甲醛）：高硬度、低摩擦系數，適合齒輪、軸承。

PEEK（聚醚醚酮）：耐高溫、抗化學腐蝕，用于醫療或汽車部件。

ABS/PC：通用塑料，適合外觀件或非承重結構。

復合材料：碳纖維、玻璃纖維增強樹脂，用于輕量化與高強度場景。

四、高精密手板的質量控制

尺寸檢測：

使用三坐標測量?jī)x（CMM）、激光掃描儀或光學投影儀檢測尺寸公差。

關鍵尺寸需100%全檢，并記錄數據供追溯。

表面質量：

顯微鏡下檢查刀痕、層紋、劃痕等缺陷。

粗糙度儀測量Ra值，確保符合設計要求（如Ra≤0.4μm）。

功能性測試：

裝配測試：驗證與其他部件的配合公差（如間隙≤0.05mm）。

運動測試：測試齒輪、軸承、滑軌等運動部件的順暢性。

環境測試：高溫、低溫、震動、鹽霧試驗等（如航空航天零件需通過ASTM標準）。

材料性能驗證：

硬度測試（如洛氏硬度、維氏硬度）；

拉力測試、疲勞測試（針對受力部件）。

五、高精密手板的應用案例

航空航天零件：

通過五軸CNC加工鈦合金渦輪葉片原型，驗證氣動外形和裝配精度。

醫療設備：

使用SLM金屬3D打印制作人工關節手板，測試生物相容性和力學性能。

精密模具：

復合工藝（CNC+EDM）制作注塑模具手板，驗證分型面、冷卻流道設計。

高端電子產品：

通過高精密CNC加工鋁合金散熱殼體，確保與內部元件的完美匹配。

六、總結

高精密手板制作的核心在于工藝組合與質量控制，需根據零件特性選擇CNC、金屬3D打印或復合工藝，并嚴格把控材料、加工參數和檢測環節。建議與專業手板廠合作，明確技術指標（如公差、表面粗糙度、材料牌號），以確保手板滿足設計驗證需求。
