工業手板制作是制造業中用于驗證產品設計、結構、功能及工藝可行性的關鍵步驟，尤其在機械、設備、汽車、電子等領域至關重要。以下是工業手板制作的詳細流程、工藝選擇及注意事項：

一、工業手板的定義與作用

定義：工業手板是通過加工工藝（如CNC、3D打印、鈑金等）制作的實物模型，用于驗證產品設計的合理性。

作用：

驗證外觀、裝配、功能、結構強度等；

提前發現設計缺陷，降低量產風險；

用于參展、客戶展示或小批量定制。

二、工業手板制作的流程

1. 需求分析

明確手板的用途（驗證結構、裝配、功能等）。

確定材料（金屬/塑料）、尺寸、精度、數量、表面處理要求。

評估預算和周期。

2. 3D建模與數據準備

使用CAD軟件（SolidWorks、UG、Catia等）設計三維模型。

導出通用格式文件（STP、IGS、STL等），供后續加工使用。

3. 工藝選擇

根據設計需求、材料、精度、成本等因素選擇工藝：

CNC加工：高精度金屬/塑料零件（如鋁合金、不銹鋼）。

金屬3D打印：復雜結構或傳統加工難以實現的零件（如鈦合金、不銹鋼）。

鈑金加工：金屬外殼、支架、機箱等。

硅膠復模：小批量復制（需先有原型）。

注塑手板：塑料零件的小批量生產（需開模）。

4. 加工與制作

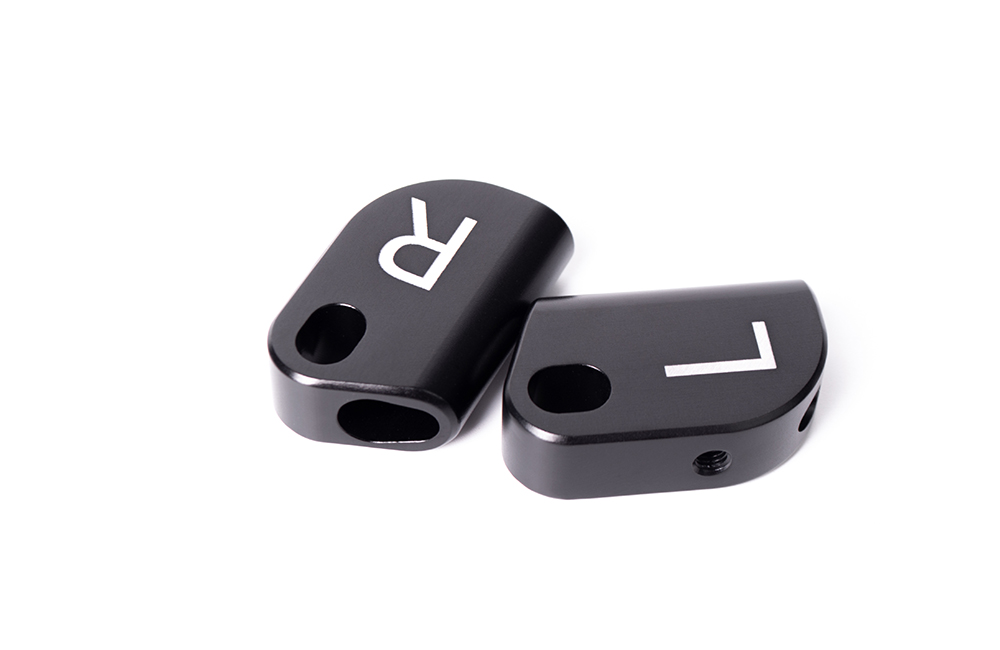

CNC加工：

編程（CAM軟件生成刀具路徑）；

裝夾材料（如鋁塊、鋼塊）；

切削加工（銑削、車削、鉆孔等）。

3D打印：

切片（設置層厚、填充密度等參數）；

打印（樹脂、金屬或尼龍材料）。

鈑金加工：

激光切割 → 折彎 → 焊接/鉚接。

5. 后處理

表面處理：拋光、噴砂、電鍍、陽極氧化、噴漆等。

裝配：將多個零件組裝成完整模型，驗證裝配關系。

質檢：使用卡尺、千分尺、三坐標測量儀等檢測尺寸和公差。

6. 測試與優化

通過手板進行功能測試（如機械傳動、密封性、耐壓性等）。

根據測試結果反饋設計，優化3D模型并重新制作（如有必要）。

三、工業手板常用工藝對比

工藝	精度	材料	優點	缺點	適用場景
CNC加工	±0.05mm	鋁合金、不銹鋼、銅等	高精度、表面好、材料多樣	成本高、薄壁結構受限	機械零件、精密組件、設備外殼
金屬3D打印	±0.1mm	不銹鋼、鈦合金、鋁合金	復雜結構、無需模具	表面粗糙、成本高	復雜零件、航空航天、醫療器材
鈑金加工	±0.1mm	冷軋鋼板、不銹鋼板	成本低、效率高、適合薄壁結構	厚度受限、復雜曲面難實現	金屬外殼、機箱、支架
硅膠復模	±0.2mm	環氧樹脂、聚氨酯等	低成本、適合小批量復制	精度低、需先有原型	簡單結構零件、外觀件
注塑手板	±0.2mm	ABS、PC、尼龍等	適合塑料零件、可小批量生產	需開模、成本高、周期長	塑料外殼、電子產品

四、工業手板制作的關鍵點

1. 材料選擇

金屬材料：鋁合金（輕便、易加工）、不銹鋼（高強度、耐腐蝕）、鈦合金（輕且強度高）。

塑料材料：ABS（通用塑料）、PC（透明、耐沖擊）、尼龍（耐磨、吸濕性）。

根據產品用途選擇材料，例如：

承重部件：選擇高強度金屬（如鋁合金、鋼）；

外觀件：選擇易拋光或電鍍的材料（如ABS、鋁合金）。

2. 精度控制

根據用途確定精度等級：

裝配測試：精度要求高（±0.05mm）；

外觀驗證：精度要求較低（±0.1mm~±0.2mm）。

選擇合適的加工工藝（如CNC加工或金屬3D打印）。

3. 表面處理

功能性處理：陽極氧化（防腐蝕）、電鍍（導電性）、氮化（耐磨性）。

美觀性處理：拋光、噴砂、噴漆、絲印（標注LOGO或文字）。

根據設計要求選擇處理工藝，例如：

機械設備零件：陽極氧化或噴砂；

外觀件：拋光或電鍍。

4. 裝配與測試

將多個手板零件組裝成完整模型，驗證裝配關系和功能性。

測試內容包括但不限于：

機械傳動（齒輪、軸承等）；

密封性（防水、防塵）；

耐壓性（壓力測試）；

環境適應性（高溫、低溫、震動測試）。

5. 成本與時間平衡

CNC加工和金屬3D打印精度高但成本高，適合關鍵零件；

鈑金加工和硅膠復模成本低，適合外觀件或非承重結構。

根據項目階段選擇工藝：

初期驗證：3D打印或低精度工藝；

最終確認：CNC加工或注塑。

五、工業手板的應用案例

機械零件驗證：

通過CNC加工制作齒輪箱手板，測試傳動系統的穩定性和噪音。

設備外殼設計：

使用鈑金加工制作工業設備外殼手板，驗證裝配結構和散熱性能。

復雜結構原型：

通過金屬3D打印制作航空航天零件手板，驗證輕量化設計和強度。

小批量定制：

利用硅膠復模制作定制化金屬銘牌或特殊配件。

六、總結

工業手板制作是產品開發中不可或缺的環節，其核心在于根據需求選擇合適的工藝、材料和精度等級。建議與專業的手板廠合作，明確技術要求和交付標準，以確保手板的質量和實用性。
