手板設計是產品開發中至關重要的環節，它通過創建原型樣品（手板）來驗證產品的外觀、結構、功能和工藝可行性。以下是手板設計的核心要點、流程和注意事項：

一、手板設計的核心目標

驗證設計可行性

確保產品外形、結構、裝配邏輯與設計一致。

測試特殊工藝（如曲面弧度、鏤空、紋理）的可實現性。

優化用戶體驗

驗證人機交互（如按鍵手感、握持舒適度、視覺美感）。

測試功能性需求（如折疊、旋轉、散熱等）。

降低量產風險

提前暴露問題（如模具設計缺陷、材料不匹配、裝配難點）。

優化生產工藝（如注塑參數、裝配流程）。

控制成本與時間

通過手板迭代，減少量產后的修改成本。

快速制作手板，縮短研發周期。

二、手板設計的流程

1. 需求分析

明確手板類型：

外觀手板（驗證造型、顏色、紋理）。

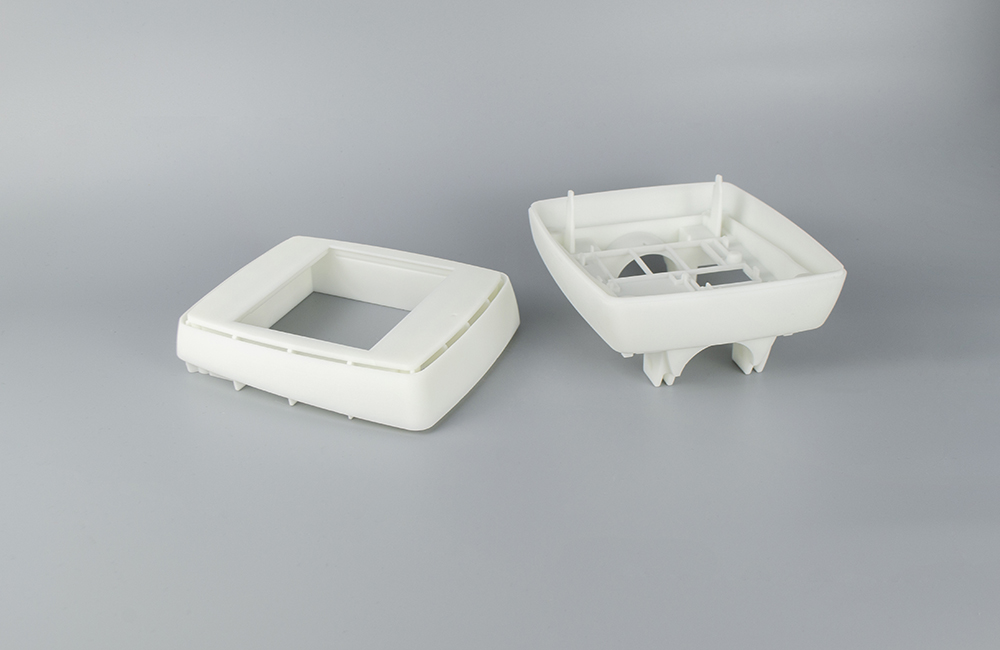

結構手板（驗證裝配、可動性、強度）。

功能手板（驗證電路、傳感器、核心功能）。

確定材料與工藝：

根據需求選擇3D打印、CNC加工、硅膠復?；蚴止ぶ谱?。

考慮材料特性（如強度、耐溫性、透明度）。

2. 3D建模與設計

軟件工具：

常用軟件：SolidWorks、Pro/E、UG NX、Autodesk Fusion 360。

復雜曲面設計：Rhino、Blender（適合藝術類模型）。

設計要點：

尺寸精度：標注關鍵尺寸（如裝配孔位、拔模斜度）。

裝配結構：設計卡扣、螺絲孔、定位柱等，確保零件可拆卸。

拔模斜度：針對注塑或CNC加工，設置合理的斜度（通常1~3度）。

壁厚均勻：避免過?。ㄒ鬃冃危┗蜻^厚（增加成本）。

3. 工藝選擇與文件處理

3D打印：

導出STL文件，檢查模型是否有漏水（封閉性）。

優化打印方向，減少支撐結構。

CNC加工：

將模型導入CAM軟件（如Mastercam、PowerMill）生成刀路。

設置安全高度、進給速度、切削深度。

硅膠復模：

設計母模時預留分型線，方便脫模。

添加排氣孔，避免氣泡缺陷。

4. 表面處理與后加工

打磨與拋光：

去除CNC加工的刀痕或3D打印的層紋。

使用砂紙從粗到細逐步打磨（如80目→1200目）。

噴涂與絲印：

噴涂啞光漆、亮光漆或橡膠油，模擬量產效果。

絲印logo、參數（如電壓、功率）、警示標識。

特殊處理：

電鍍（金屬質感）、激光雕刻（紋理）、仿金屬氧化（如鋁合金陽極氧化）。

5. 組裝與測試

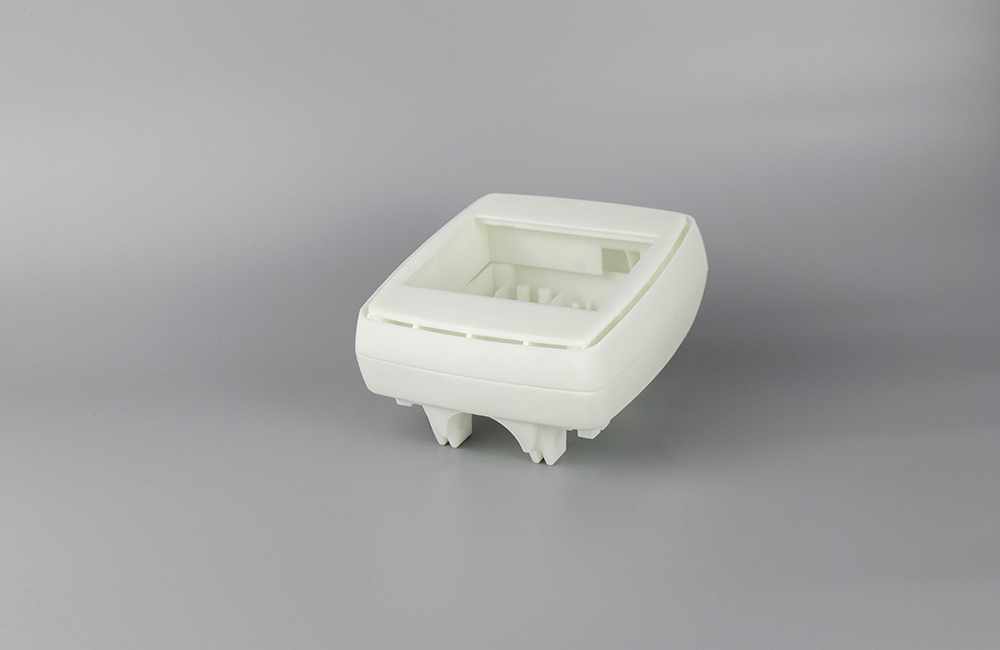

裝配驗證：

模擬量產流程，測試零件配合度（如卡扣是否過緊/過松）。

檢查螺絲孔、定位柱是否對齊。

功能測試：

驗證核心功能（如電路連通性、機械運動、散熱性能）。

測試極端條件（如高溫、跌落、振動）。

問題記錄與改進：

記錄設計缺陷（如應力集中、裝配間隙過大），反饋至3D模型修改。

三、手板設計的關鍵注意事項

尺寸與公差

手板尺寸誤差通常為±0.1~0.5mm，需根據工藝特性設置公差。

關鍵配合部位（如螺絲孔、卡扣）需標注更嚴的公差（如±0.05mm）。

材料特性

3D打印材料：PLA（環保易加工）、ABS（強度高）、樹脂（高精度）。

CNC材料：鋁合金（輕便耐腐蝕）、POM（賽鋼，耐磨自潤滑）、亞克力（透明件）。

避免材料變形：考慮材料的收縮率（如ABS打印需預留縮放比例）。

裝配結構設計

卡扣設計：確保彈性臂厚度合理（通常0.5~1mm），避免斷裂。

螺絲孔：標注螺紋規格（如M3），并設計沉頭孔防止螺絲突出。

定位柱/孔：用于零件精準對位，公差需嚴格控制。

拔模斜度

針對注塑或CNC加工，設計合理的拔模斜度（建議1~3度），避免零件卡在模具中。

表面處理兼容性

噴涂前需清潔表面（如用酒精擦拭），避免油污影響附著力。

絲印油墨需與材料匹配（如金屬用紫外光固化油墨）。

四、手板設計的典型應用場景

消費電子：手機外殼、耳機倉、智能手表表體。

汽車工業：車燈罩、內飾件、方向盤模具。

醫療設備：外殼裝配、按鍵手感、顯示屏框架。

工業設備：機械臂關節、傳感器外殼、散熱片布局。

文創產品：動漫手辦、雕塑模型、個性化定制禮品。

五、手板設計 vs 量產設計的區別

對比項	手板設計	量產設計
目的	驗證設計/功能，可快速迭代	標準化生產，低成本大規模制造
精度要求	±0.1~0.5mm（依賴工藝）	±0.05mm（模具保證）
材料選擇	PLA/ABS/鋁合金等（易加工）	工程塑料、金屬合金等
裝配復雜度	可簡化內部結構，重點在外框	需完整功能模塊和工藝優化
成本	單件幾百到幾千元	單件幾元到幾十元

六、手板設計的工具與資源

設計軟件：SolidWorks、Pro/E、Autodesk Fusion 360（免費）。

仿真工具：Ansys（結構力學分析）、FloEFD（散熱模擬）。

加工工具：3D打印機（如Formlabs Form 3）、CNC機床（如3軸/5軸雕銑機）。

后處理工具：砂紙、拋光蠟、噴槍、絲印臺。

通過科學的手板設計，可以高效驗證產品可行性，減少研發風險，為量產鋪平道路！
