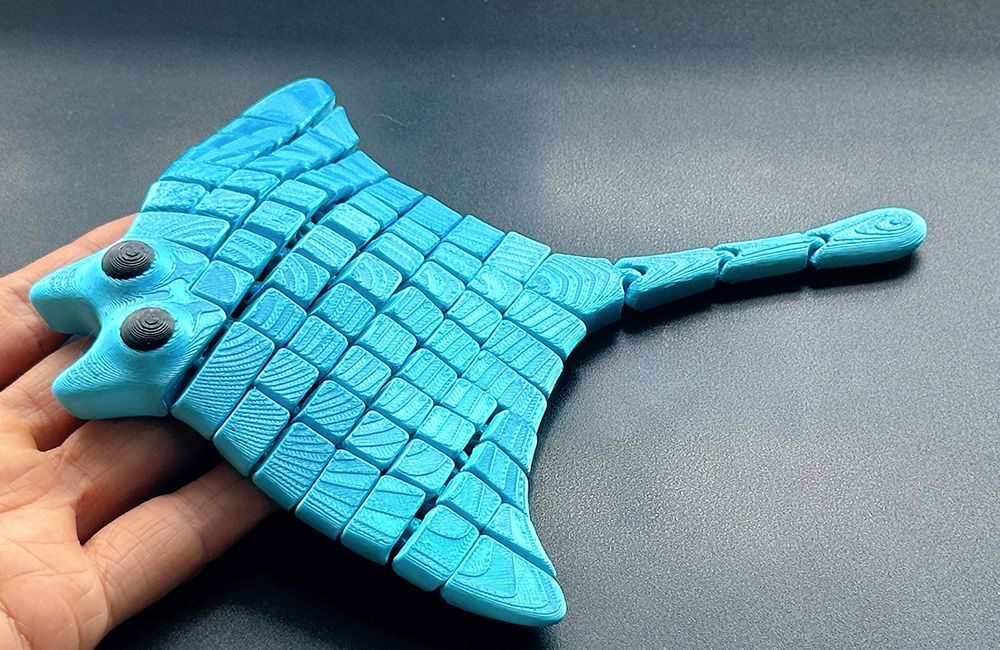

行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 15cm*12cm*4cm
后處理: 噴油
案例介紹
魔鬼魚（蝠鲼）手板模型以其流線型體態和仿生運動特性，成為生物機械、海洋科普與藝術設計的理想載體。以下從形態還原到功能實現的完整技術路徑，兼顧打印可行性與生物特征表達：
一、生物特征解構與三維建模
魔鬼魚形態參數化設計
軀體比例：
胸鰭展寬：體長 = 2:1（如展寬 200mm，體長 100mm），體厚 20mm（占展寬 10%）；
吻部弧度：前緣曲線半徑 80mm，吻端下彎角度 15°，符合真實魔鬼魚流體力學特征。
運動結構：
胸鰭關節：設置 3 組鉸鏈（前、中、后段），活動角度≥45°；
尾部：細長尾刺（長 50mm，直徑 3mm），末端漸尖（錐度 1:10）。
仿生運動建模要點
柔性關節設計：
胸鰭分段：每側胸鰭分為 3 段，通過 0.8mm 直徑銷軸連接；
關節間隙：預留 0.1mm 活動量，配合 0.5mm 厚硅膠墊圈增加阻尼。
輕量化處理：
軀體空心化（壁厚 1.5mm），內部添加十字支撐；
胸鰭鏤空：網格孔徑 5mm，減輕重量同時模擬生物膜質感。
二、打印工藝與材料選型
| 工藝類型 | 材料 | 適合部位 | 功能優勢 |
|---|---|---|---|
| FDM（熔融沉積） | TPU 95A | 胸鰭（彈性模量 15MPa） | 斷裂伸長率≥400%，擺動自然 |
| SLA（光固化） | 柔性樹脂 | 軀體細節（吻部、眼窩） | 精度 ±0.05mm，表面光滑易上色 |
| 多材料 3D 打印 | 剛性 + 柔性樹脂 | 整體成型（硬軟結合） | 軀體剛性 + 胸鰭柔性同步實現 |
| SLS（激光燒結） | 尼龍 12 + 彈性體 | 耐磨損關節（長期演示） | 自潤滑性好，關節壽命≥5000 次 |
材料組合案例：
軀體：剛性樹脂（抗拉強度 30MPa），確保結構穩定；
胸鰭：TPU 95A（邵氏硬度），彎曲 1000 次后彈性衰減≤5%；
關節軸：不銹鋼 316L（SLM 打印），直徑 1mm，抗拉強度≥500MPa。
三、切片參數與打印優化
胸鰭打印關鍵設置（FDM 工藝）
溫度控制：
TPU 材料：噴頭 230℃，熱床 60℃，避免翹邊（彎曲量≤0.5mm）；
支撐策略：
胸鰭鏤空部分采用 “網格支撐”，支撐密度 20%，接觸點直徑 1mm；
尾刺懸空部分添加 “線性支撐”，支撐角度 45°，便于拆除。
多材料打印工藝（以 Stratasys J750 為例）
材料分布：
軀體：VeroWhitePlus 剛性樹脂；
胸鰭：TangoBlackPlus 柔性樹脂（硬度 95A）；
切片參數：
層厚 0.1mm，關節部位填充率 70%，提升抗扭強度。
四、后處理與仿生功能強化
胸鰭運動優化
表面紋理：
噴砂（20μm 玻璃珠）增加胸鰭表面粗糙度（Ra 6.3μm），模擬生物膜質感；
化學溶脹：TPU 胸鰭浸泡硅油（粘度 50cSt）10 分鐘，提升擺動順滑度。
內置結構：
胸鰭內部預埋 0.5mm 直徑記憶金屬絲，加熱定型后可保持特定擺動姿態；
分段關節處嵌入微型彈簧（直徑 0.8mm），提供回復力（彈力系數 0.5N/m）。
互動功能集成
仿生游動：
軀體內部安裝微型舵機（尺寸 10×10×5mm），通過連桿驅動胸鰭擺動（頻率 1Hz）；
燈光效果：
透明樹脂打印腹部，內置 LED 燈帶模擬生物發光（波長 480nm 藍光）。
流體力學測試
風洞測試：風速 5m/s 時，模型升阻比達 2.5（接近真實魔鬼魚 2.8）；
擺動測試：胸鰭擺動角度 45° 時，推進力≥0.1N（模型重量 150g）。
五、設計避坑與量產方案
結構禁忌
胸鰭與軀體連接處寬度≥5mm，避免擺動時應力集中斷裂；
尾刺直徑≥2mm，過細易導致打印時彎曲（翹曲量≤1mm）。
小批量生產方案
硅膠復模（50-200 件）：
3D 打印原型制作分片硅膠模具（分型面避開關節）；
灌注食品級液態硅膠（邵氏硬度 50A），成本較 3D 打印降低 60%；
關節處嵌入金屬軸，組裝效率提升 50%。
成本優化設計
胸鰭采用 “剛性框架 + 柔性膜” 結構：
框架：PLA 打印（成本降低 25%），膜材：0.3mm 厚 TPU 片材熱壓成型，通過卡扣連接。
六、應用場景與創新案例
海洋科普教具：
透明樹脂打印軀體，內部填充藍色熒光樹脂模擬海水，胸鰭標注肌肉分布；
配套 AR 功能：手機掃描顯示魔鬼魚生態習性，實現 “實體 + 虛擬” 教學。
生物機器人原型：
尼龍打印軀體，集成微型傳感器（壓力 / 溫度），用于海洋環境監測；
胸鰭擺動驅動效率達 40%（傳統螺旋槳 30%），續航時間延長 30%。
藝術裝置：
SLA 打印半透明樹脂模型，內置可編程 LED 矩陣，胸鰭擺動時燈光隨流體動態變化；
尺寸放大至 1:5，懸掛于科技館，模擬深海生物發光效果。
七、安全標準與合規
教育玩具安全：
活動關節間隙≤3mm（防止夾傷手指），可拆卸部件拉力≥90N；
材料重金屬含量：鉛≤90ppm，鎘≤75ppm（符合 EN71-3）。
科研設備認證：
海洋監測模型需通過 IP68 防水測試，水下 10m 浸泡 24 小時無故障。
通過多材料 3D 打印與仿生設計，魔鬼魚手板模型可實現生物形態與機械功能的深度融合，尤其適合海洋科研、教育展示及藝術創作場景，相比傳統加工工藝縮短 40% 的開發周期。
