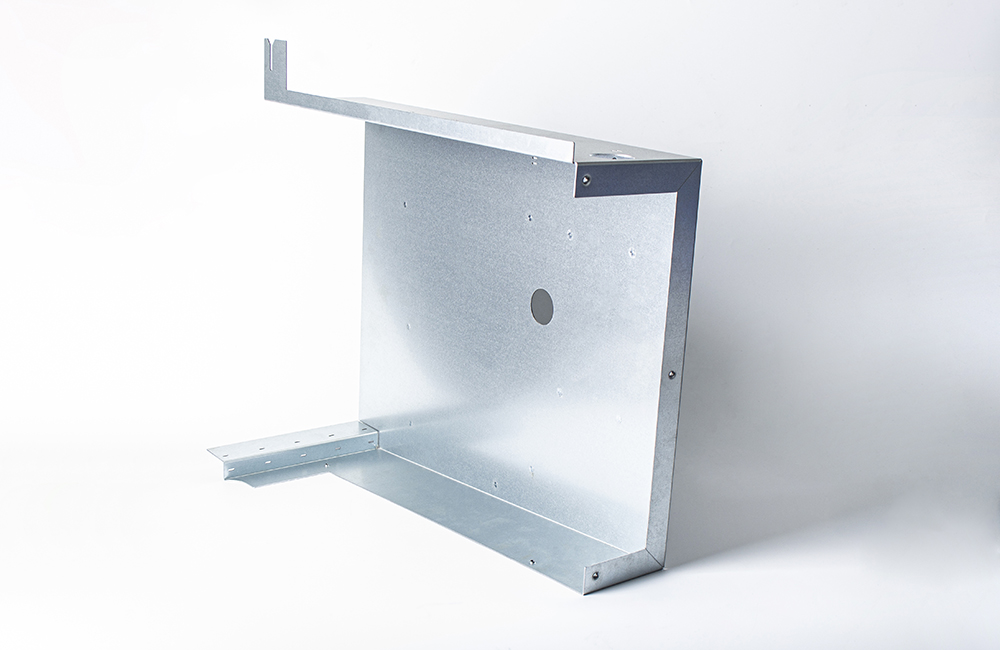

汽車鈑金手板是汽車外觀件（如車門、引擎蓋、尾箱、翼子板等）的原型件，用于驗證設計、裝配和工藝可行性。以下是針對汽車鈑金手板的詳細制作流程和技術要點：

一、需求分析與設計

明確需求

用途：驗證外觀造型、裝配匹配性、結構強度、焊接工藝或涂裝效果。

材料：根據零件位置選擇材料，如冷軋鋼板（普通車身）、鋁合金（輕量化部件）、不銹鋼（防銹部件）或碳纖維（高性能部件）。

數量：小批量（1~5件）通常采用數控加工或快速成型，中批量（5~20件）可考慮簡易模具沖壓。

設計關鍵點

曲面精度：汽車鈑金多為復雜曲面，需確保弧度、輪廓與設計一致（公差±0.2mm）。

拔模斜度：針對沖壓工藝，設置合理的拔模斜度（通常3°~5°），避免脫模困難。

裝配孔/定位孔：精準標注裝配孔、焊接點或卡扣位置，確保與周邊零件匹配。

二、制作工藝選擇

1. 數控加工（CNC）

適用場景：小批量、高精度或復雜曲面零件（如概念車鈑金件）。

材料：

鋁合金（6061/6063）：輕質且易加工，適合功能性驗證。

鋼材（SPCC/SECC）：普通冷軋鋼板，適合仿真量產工藝。

工藝特點：

使用五軸聯動機床加工復雜曲面，精度可達±0.1mm。

表面需拋光或噴砂處理，模擬量產電鍍或涂裝效果。

2. 簡易模具沖壓

適用場景：中批量、需要仿真沖壓工藝的鈑金件。

流程：

開發簡易沖壓模具（鋅合金模或樹脂模），周期短（約7~15天）。

材料可選冷軋鋼板（SPCC）或鍍鋅板（SECC），厚度1.0mm~2.0mm。

優勢：模擬量產沖壓效果，成本低，適合驗證成形性、拉深比和回彈問題。

3. 快速成型（3D打印+樹脂）

適用場景：緊急驗證外觀或結構，無需高精度裝配。

材料：

光敏樹脂（SLA/DLP）：適合復雜曲面和細節（如格柵、Logo）。

尼龍（SLS）：適合功能性零件（如鉸鏈、支架）。

后處理：打磨、噴漆或電鍍，提升外觀質感。

三、后處理與裝配

打磨與焊接

數控加工件：用砂紙（從80目到1200目）逐級打磨，去除刀痕。

沖壓件：對拉深痕跡或毛刺進行拋光，必要時激光補焊。

表面處理

電鍍/噴涂：

電鍍鉻/鎳：模擬量產鍍層效果，提升耐腐蝕性和光澤度。

噴烤漆：根據設計要求噴涂金屬漆或啞光漆（如PPG、阿克蘇涂料）。

紋理處理：通過皮紋壓印或激光蝕刻模擬量產紋理（如啞光顆粒感）。

裝配與測試

組裝鈑金件與相鄰零件（如車門與車框、引擎蓋與鎖扣），測試裝配間隙（通常≤0.5mm）。

驗證功能性：

開閉耐久性：測試車門/引擎蓋的開合次數（如10萬次無變形）。

抗震性：模擬顛簸路況，檢查鈑金件是否松動或異響。

防水性：對車門、尾箱等密封部位進行淋雨測試（IPX5等級）。

四、質量檢測與優化

尺寸檢測

使用三坐標測量儀或激光掃描儀檢測關鍵尺寸（如長寬、弧度、孔位），對比CAD模型。

確保裝配間隙均勻（如車門與車身間隙≤0.5mm）。

外觀檢查

檢查表面是否有劃痕、凹坑、橘皮紋（噴涂缺陷）或沖壓拉裂（材料回彈問題）。

確認顏色一致性（使用色差儀ΔE≤1.5）。

結構優化

根據測試反饋調整設計：

加強筋布局：在薄弱區域增加筋條，提升剛度。

拔模斜度調整：優化模具角度，減少脫模阻力。

材料厚度優化：根據受力分析調整板材厚度（如1.0mm→1.2mm）。

五、注意事項

材料回彈控制

鋁合金/鋼材沖壓后易回彈，需通過模具補償或熱處理（如時效硬化）減少變形。

焊接工藝仿真

若鈑金件需焊接（如車門鉸鏈），需驗證焊點位置、強度及熱影響區（HAZ）變形。

成本與周期平衡

CNC加工適合高精度單件，沖壓軟模適合中批量，鋼模開發周期長但適合大批量。

環保與安全

涂裝材料需符合汽車行業環保標準（如VOC排放限制）。

尖銳邊角需倒角處理，避免劃傷風險。

通過以上流程，可高效制作出符合汽車行業標準的鈑金手板，幫助客戶快速驗證設計、優化工藝，并為量產提供可靠數據支持。
