工業手板模型定制是指根據工業產品的設計需求，定制用于驗證產品結構、功能、外觀或裝配的實物模型。它廣泛應用于機械設計、汽車零部件、電子設備、醫療器械、航空航天等領域，幫助研發團隊在量產前發現問題、優化設計，降低開發風險。

一、工業手板模型定制的核心價值

驗證設計可行性：

通過實物模型檢查產品結構是否合理，避免設計缺陷（如裝配干涉、強度不足等）。

驗證復雜曲面、內部結構、精密零件的可制造性。

測試功能與性能：

模擬產品的實際使用場景，測試功能性（如運動機構、密封性、耐溫性等）。

評估材料性能（如金屬強度、塑料耐磨性、耐腐蝕性等）。

優化生產工藝：

提前暴露量產工藝中的潛在問題（如模具設計、裝配流程、表面處理等）。

為正式量產提供數據支持（如公差分析、材料選擇、成本估算）。

縮短研發周期：

快速迭代設計，減少后期修改模具或生產線的成本。

二、工業手板模型的定制流程

需求溝通：

客戶提供3D圖紙、CAD模型或實物樣品，明確技術要求（精度、材料、表面處理、功能測試等）。

針對復雜項目，可能需要召開評審會，確定關鍵難點和解決方案。

材料與工藝選擇：

根據產品用途選擇合適的材料（如鋁合金、不銹鋼、工程塑料等）。

選擇加工工藝（CNC加工、3D打印、硅膠復模、鈑金加工等）。

模型制作：

CNC加工：適合高精度金屬或塑料零件，可加工復雜曲面和精密孔位。

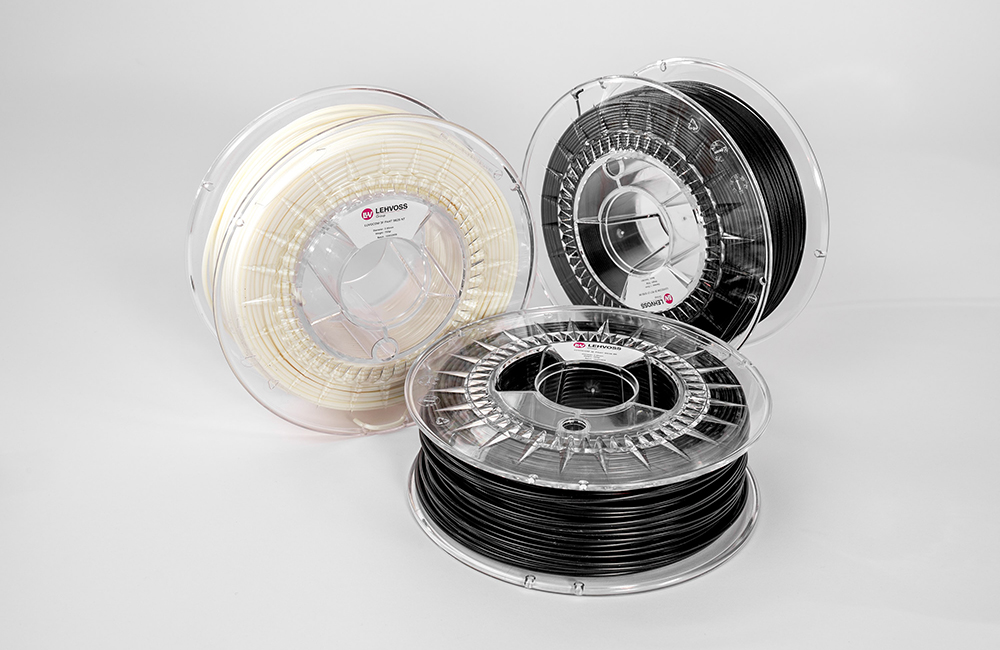

3D打印：快速制作復雜結構，適合外觀驗證或初步功能測試。

硅膠復模：基于原型復制，適合小批量制作（10~50件）。

鈑金加工：適用于金屬外殼、機箱等，精度高且強度高。

后處理與組裝：

表面處理（拋光、噴砂、電鍍、陽極氧化等）。

多部件組裝，模擬實際產品的裝配過程。

檢測與交付：

使用三坐標測量儀、激光掃描儀等設備檢測尺寸精度。

進行功能測試（如力學性能、環境適應性、裝配匹配度等）。

交付客戶并獲取反饋，必要時進行修正。

三、工業手板模型的常見類型

類型	特點	適用場景
結構手板	驗證產品內部結構、裝配關系、強度等	機械零件、汽車零部件、設備外殼
外觀手板	模擬產品外觀（顏色、質感、標識等）	消費電子、家電、工業設備
功能手板	測試產品的功能（如運動、傳動、密封等）	醫療器械、儀器儀表、自動化設備
裝配手板	驗證多部件裝配的匹配度和工藝可行性	復雜機械系統、模塊化設備

四、工業手板模型定制的關鍵要點

精度要求：

工業手板通常要求較高的尺寸精度（±0.05mm~±0.2mm），尤其是涉及裝配或配合的部分。

使用高精度設備（如五軸CNC、慢走絲加工）確保關鍵尺寸。

材料選擇：

根據產品用途選擇材料，例如：

金屬：鋁合金（6061、6063）、不銹鋼（304、316）、銅等。

塑料：ABS、PC、POM、尼龍等工程塑料。

確保材料性能接近量產要求（如硬度、韌性、耐熱性等）。

表面處理：

根據需求選擇表面處理工藝，例如：

金屬：陽極氧化、電鍍、噴砂、拋光等。

塑料：噴涂、UV打印、鐳雕等。

表面處理需考慮耐磨性、耐腐蝕性、觸感等因素。

裝配與功能測試：

對于多部件產品，需模擬實際裝配過程，確保卡扣、螺絲、軸承等配合良好。

進行功能性測試（如負載測試、振動測試、高低溫測試等）。

成本與周期控制：

工業手板定制成本較高（單件幾百到幾萬元），需根據預算選擇合適的工藝。

提前規劃制作周期，避免延誤研發進度。

五、工業手板模型定制的常見問題

精度不達標：

原因：加工工藝限制、材料變形、裝配誤差等。

解決方案：優化加工路徑、預留公差、使用高精度設備。

表面質量差：

原因：刀痕明顯、層紋粗糙、拋光不到位等。

解決方案：選擇精細加工參數，增加后處理工序（如鏡面拋光）。

功能測試失效：

原因：材料性能與量產差異大、結構設計不合理。

解決方案：使用與量產一致的材料，提前進行仿真分析。

成本超預算：

原因：復雜工藝（如金屬CNC）、小批量生產、材料浪費等。

解決方案：簡化設計、選擇替代材料或工藝（如硅膠復模替代CNC）。

六、工業手板模型定制的供應商選擇

技術能力：

優先選擇具備高精度設備（如五軸CNC、3D打?。┖拓S富經驗的廠家。

查看案例庫，確認是否做過類似項目。

材料與工藝：

確保供應商能提供所需材料和表面處理工藝。

詢問是否支持特殊工藝（如熱處理、電鍍、透光性測試等）。

交付周期：

根據項目進度選擇交付時間合適的供應商。

緊急項目可選擇加急服務（通常額外收費）。

保密協議：

簽訂保密協議，確保設計文件和數據不被泄露。

七、總結

工業手板模型定制是產品研發中不可或缺的環節，尤其適用于高精度、高性能或復雜結構的工業產品。其核心價值在于通過實物驗證設計、功能和工藝，降低量產風險。如果需要定制工業手板模型，建議：

明確需求（精度、材料、功能、數量）；

選擇合適的加工工藝（CNC、3D打印、硅膠復模等）；

與專業的手板廠合作，確保質量和交付周期。
