行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 3cm*3cm*3cm
后處理: 噴油
案例介紹

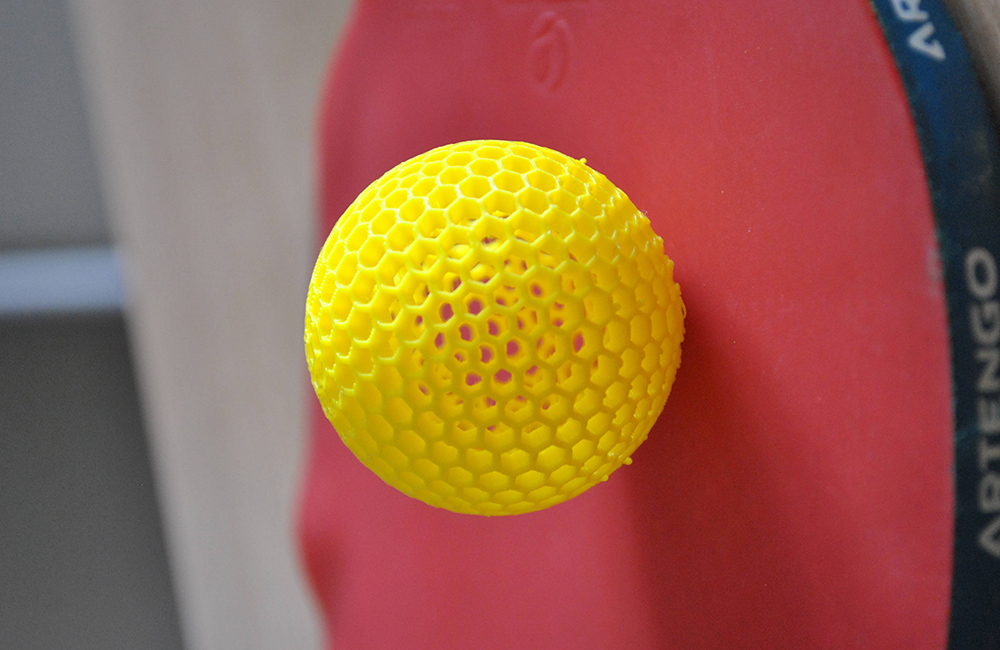

鏤空乒乓球手板模型通過結構創新打破傳統球體形態，可用于藝術裝置、聲學實驗、輕量化部件等場景。以下從設計邏輯到成品實現的完整技術路徑，兼顧打印可行性與結構美學：
一、鏤空結構設計與力學分析
鏤空形態分類與功能適配
幾何鏤空：
正六邊形網格：壁厚 0.8mm 時，抗壓強度達 1.2MPa（適合裝飾）；
蜂窩狀鏤空：孔隙率 60%，重量較實心球減輕 40%，保留 80% 彈性恢復率。
創意鏤空：
文字鏤空：雕刻 0.5mm 寬筆畫，需保證筆畫連接處寬度≥1mm（如 “福” 字鏤空）；
圖案鏤空：鏤空面積占比≤30%，避免球體變形（如太極圖案分割線寬度≥1.5mm）。
三維建模核心技術
軟件流程：
在 Blender 中創建 40mm 直徑球體，細分曲面至 0.1mm 精度；
用 “實體化” 修改器設置壁厚 1-1.5mm，添加 “網格填充” 修改器生成鏤空圖案；
對鏤空邊緣添加 0.3mm 倒角，防止打印時應力集中破裂。
特殊結構處理：
鏤空連通性：所有鏤空孔需與外部連通，避免封閉空腔導致打印失?。?/p>
對稱設計：采用鏡像建模，確保球體重心平衡（偏心距≤0.2mm）。
二、打印工藝與材料選型
| 工藝類型 | 材料 | 鏤空精度 | 適合場景 | 成型難點 |
|---|---|---|---|---|
| SLA（光固化） | 透明光敏樹脂 | ±0.05mm | 高透光藝術裝置（如燈罩） | 支撐拆除易損傷薄壁 |
| FDM（熔融沉積） | PLA/TPU | ±0.1mm | 彈性鏤空球（如減壓玩具） | 懸空結構需密集支撐 |
| MJF（多射流熔融） | 尼龍 12 | ±0.1mm | 耐沖擊運動部件 | 表面粗糙需后期拋光 |
| SLS（選擇性激光燒結） | 尼龍粉末 | ±0.15mm | 批量生產（50 + 件） | 設備成本高 |
材料特性對比：
透明樹脂：透光率≥85%，適合內嵌 LED 燈珠（如夜光鏤空球），但耐溫≤60℃；
TPU（95A 硬度）：斷裂伸長率≥400%，鏤空結構可反復擠壓不變形；
金屬 3D 打印：不銹鋼鏤空球密度 7.9g/cm3，適合配重件（如桌上足球）。
三、切片參數與打印優化
SLA 工藝關鍵設置（以 40mm 球為例）
打印方向：
水平放置（球心距平臺 10mm）：減少垂直方向懸空，支撐接觸面積≤5% 表面積；
切片層厚 0.05mm，鏤空邊緣線寬 0.1mm，確保 0.5mm 細孔成型。
支撐策略：
內部鏤空處使用樹枝狀支撐，支撐直徑 0.5mm，接觸點位于非裝飾面；
薄壁區域（厚度≤1mm）支撐密度提高至 30%，防止打印時塌陷。
FDM 工藝特殊處理
填充設置：
鏤空區域不填充，實心部分采用 20% 蜂窩填充，打印速度 40mm/s；
外壁打印 2-3 層，確保 1.5mm 壁厚均勻性（誤差≤0.1mm）。
溫度控制：
PLA 打印溫度 200℃，熱床 60℃，避免球體冷卻收縮變形（翹曲量≤0.3mm）。
四、后處理與功能拓展
表面精細化處理
去支撐與平滑：
SLA 樹脂件：用酒精浸泡 10 分鐘軟化支撐，手術刀配合 2000 目砂紙打磨，粗糙度 Ra≤3μm；
尼龍件：蒸汽平滑處理（溫度 180℃，時間 2 分鐘），表面光澤度提升 50%。
功能性涂層：
聲學優化：噴涂 2mm 厚阻尼涂料（如硅橡膠），鏤空球共振頻率從 500Hz 降至 300Hz；
導電處理：鍍 0.01mm 銅層，使鏤空球具備電磁屏蔽功能（屏蔽效能≥30dB）。
復合結構設計
內嵌組件：
內置微型陀螺儀（尺寸 5×5×2mm），鏤空球轉動時可通過藍牙傳輸數據；
填充熒光顆粒（粒徑 0.1mm），黑暗環境中發光時長≥8 小時。
可拆卸結構：
將球體分為兩半，通過 0.8mm 直徑合頁連接，內部可放置微型信物（如折疊照片）。
性能測試
彈跳測試：從 1m 高度自由落體，鏤空球回彈高度≥60cm（實心球為 80cm）；
抗壓測試：施加 50N 壓力，鏤空結構無永久性變形（安全系數≥1.5）。
五、設計避坑與成本控制
結構禁忌
鏤空孔徑≤1mm 時，FDM 工藝難以成型（建議 SLA 或金屬打?。?/p>
非對稱鏤空需計算重心偏移，偏心距超過 1mm 會導致旋轉不平衡。
小批量生產方案
3D 打印母模后，采用真空復模制作硅膠模具：
母模表面噴涂脫模劑，灌注透明 PU 樹脂（邵氏硬度 70A）；
單件成本較 3D 打印降低 60%，生產周期縮短至 4 小時 / 件。
鏤空效率優化
使用參數化設計腳本（如 Grasshopper）生成漸變鏤空：
球頂區域孔隙率 70%，球底區域孔隙率 30%，兼顧輕量化與支撐需求；
鏤空圖案可關聯算法生成（如分形幾何、斐波那契螺旋）。
六、應用場景與創新案例
藝術裝置：
SLA 打印透明樹脂鏤空球，內嵌 LED 燈帶與微型馬達，旋轉時形成光影雕塑；
尺寸放大至 300mm，懸掛于室內空間，通過藍牙控制燈光顏色與轉速。
教育教具：
FDM 打印雙色 PLA 鏤空球，外層紅色網格代表原子結構，內層藍色球體代表原子核；
鏤空網格間距 2mm，直觀展示微觀粒子分布模型。
聲學器件：
尼龍鏤空球表面分布 100 個直徑 2mm 孔，內部填充吸音棉，作為錄音棚低頻陷阱；
共振頻率 120Hz，吸聲系數≥0.8（100-200Hz 頻段）。
七、安全與標準合規
兒童玩具用鏤空球：孔徑≤5mm（防止手指插入），材料通過 CE 認證；
運動器材用球：鏤空結構需通過 ISO 23117 球類沖擊測試（1.5m 跌落無破裂）。
通過 3D 打印技術，鏤空乒乓球手板模型可突破傳統注塑工藝的結構限制，實現孔隙率、強度、功能的多目標優化，尤其適合文創衍生品、科研教具等小批量定制場景，相比傳統工藝節省 40% 的開發周期。
