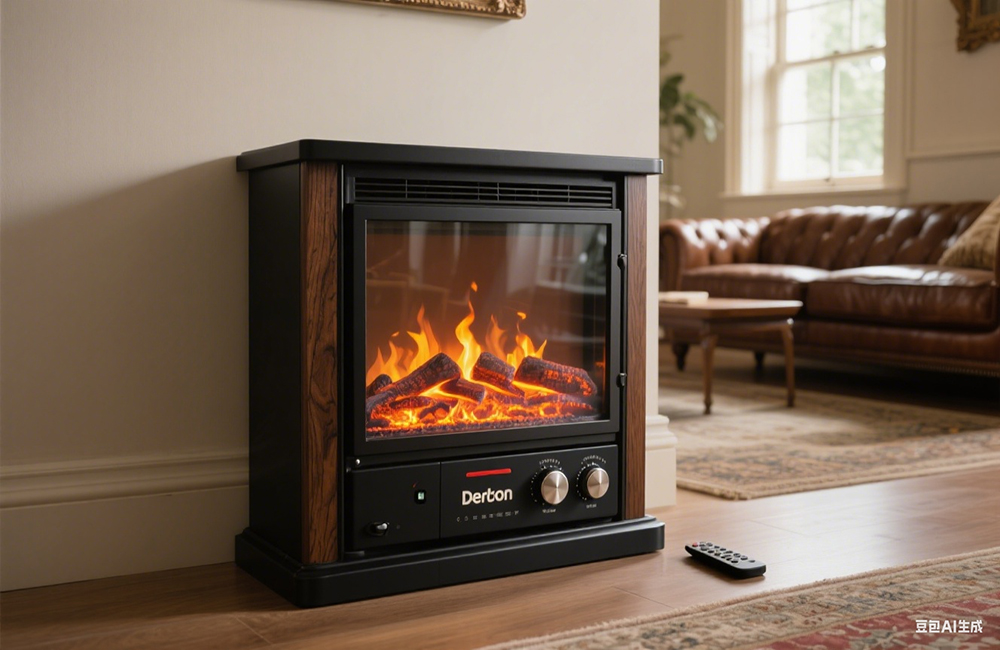

CNC加工電熱壁爐手板模型是一種高精度、功能性的原型制作方式，適用于驗證電熱壁爐的結構設計、加熱效率、火焰模擬效果及安全性。以下是詳細的技術流程和關鍵要點：

1. 設計階段

1.1 需求分析

功能定義：

加熱方式：電熱絲或陶瓷加熱元件模擬火焰效果，通過風扇強制對流散熱。

功率與溫度：設定功率（如1000W-2000W）、溫度范圍（如20-35℃），需符合安全標準。

控制功能：溫控開關（如電子溫控器）、定時功能、遙控控制（如WiFi或藍牙）。

火焰模擬：LED燈光或動態光影裝置模擬真實火焰效果。

結構設計：

外殼：鋁合金或鋼板沖壓成型（耐高溫、強度高）。

燃燒室：透明鋼化玻璃或亞克力板（用于展示火焰效果）。

加熱腔：內部安裝電熱元件和風扇，設計風道優化熱流。

底座：防滑橡膠腳墊、電線出口、防傾倒裝置（如重力感應開關）。

1.2 3D建模與工程圖

軟件選擇：使用SolidWorks、UG NX、Pro/E等軟件進行三維建模，生成零件圖（如外殼、燃燒室、加熱腔）和裝配圖。

關鍵設計點：

燃燒室布局：透明面板傾斜角度優化（如10-15°）以增強視覺效果。

風道設計：風扇進風口與出風口位置設計，避免氣流短路。

加熱元件安裝：電熱絲或陶瓷加熱板固定在風道內，確保均勻加熱。

溫控系統集成：溫控器安裝位置（靠近加熱腔頂部）以準確感知溫度。

2. CNC加工階段

2.1 機床與材料選擇

機床類型：

金屬外殼/燃燒室框架：使用加工中心（如哈斯、牧野）進行高精度加工。

塑料部件（如底座、控制面板）：使用CNC雕刻機或3D打印（輔助制造）。

材料準備：

外殼/框架：鋁合金6061（輕便、導熱性好）或冷軋鋼板（成本低）。

燃燒室面板：鋼化玻璃（耐高溫、透光性好）或亞克力板（輕量、易加工）。

密封材料：硅膠墊圈、密封膠（如耐高溫RTV硅橡膠）。

加熱元件：電熱絲（如鎳鉻合金）或陶瓷加熱板（PTC材質）。

2.2 編程與刀具路徑

G代碼編程：

使用Mastercam、PowerMill等CAM軟件生成刀具路徑：

粗加工：大直徑平底刀（Φ10-12mm）快速去除余量。

精加工：球頭刀或錐度刀加工燃燒室邊框（公差±0.05mm）。

風道加工：淺槽加工（深度3-5mm），內壁光滑（避免氣流阻力）。

溫控器安裝孔：鉆孔后攻絲（如M4螺紋），確保溫控器固定牢固。

刀具選擇：

金屬加工：硬質合金刀具（轉速10000-15000rpm，進給率0.1mm/齒）。

塑料加工：高速鋼刀具（低速高進給，避免熔化）。

2.3 加工注意事項

固定與定位：

金屬板材用虎鉗或真空吸附固定，防止振動。

燃燒室框架需使用治具定位，確保玻璃面板安裝平整。

精度控制：

外殼平面度誤差≤0.1mm，確保燃燒室密封性。

風道內壁粗糙度Ra≤3.2μm，減少氣流阻力。

3. 電熱系統與火焰模擬集成

3.1 加熱元件安裝

加熱元件：

選用電熱絲或陶瓷加熱板（功率密度1-2W/cm2），安裝在風道內。

電熱絲需纏繞在陶瓷支架上，避免直接接觸金屬外殼。

絕緣處理：

電熱絲表面包覆鎂氧化物（MgO）絕緣層，避免短路。

電熱元件引線通過密封膠圈穿出外殼，防止漏電。

3.2 風道與風扇集成

風扇選型：

選用低噪音直流風扇（如12V/0.5A），安裝在風道進風口。

風扇葉片設計為前傾式，優化風壓和風量。

風道測試：

使用風速儀檢測風道出口風速（目標：3-5m/s）。

調整風扇角度和風道形狀，確保氣流均勻分布。

3.3 火焰模擬與照明

LED燈光設計：

使用RGB LED燈帶（如5050規格）模擬火焰顏色（紅、黃、橙漸變）。

LED燈帶安裝在燃燒室底部，通過導光板或擴散膜均勻散光。

動態火焰效果：

添加小型電機驅動的光影裝置（如旋轉反光片），模擬火焰閃爍效果。

通過PWM調光控制LED亮度，實現火焰動態變化。

3.4 溫控系統安裝

硬件選型：

溫控器：電子溫控器（PID控制，精度高）或雙金屬片溫控器（機械式，成本低）。

遙控功能：集成WiFi或藍牙模塊，支持手機APP控制。

電路集成：

PCB板固定在外殼內側，連接溫控器、風扇、LED燈和電源線。

電源線出口加護套（如PVC螺旋管），防止彎折損壞。

4. 組裝與測試

4.1 組裝流程

燃燒室安裝：將鋼化玻璃或亞克力面板嵌入金屬框架，用硅膠密封。

加熱腔封裝：將電熱元件和風扇安裝在風道內，固定PCB板。

火焰模擬調試：調整LED燈帶亮度和動態裝置，模擬真實火焰效果。

底座與防護：安裝防滑腳墊、防傾倒裝置，連接電源線。

4.2 功能測試

加熱性能測試：

設定溫度（如25℃），記錄升溫時間（目標：≤20分鐘達目標溫度）。

用紅外測溫儀檢測加熱腔溫度均勻性（溫差≤±3℃）。

火焰模擬效果測試：

檢查LED燈帶亮度和動態效果，確保視覺逼真。

測試遙控功能（如調節亮度、開關火焰）。

溫控精度測試：

檢查溫控器啟停一致性（如設定25℃時，實際波動≤±1℃）。

測試防傾倒功能（傾斜≥45°時10秒內斷電）。

安全測試：

外殼溫度檢測：連續工作1小時后，外殼表面溫度≤40℃（避免燙傷）。

漏電測試：用絕緣電阻測試儀檢測電路絕緣性（≥100MΩ）。

5. 后處理與優化

5.1 外觀優化

表面處理：

金屬外殼：噴砂處理（防滑、美觀）或陽極氧化（防腐蝕）。

燃燒室邊框：電鍍或噴涂防銹涂層（如黑色啞光漆）。

細節修復：

填補CNC加工痕跡（如用膩子填補微小凹坑）。

邊緣倒角處理（避免割手）。

5.2 結構優化

輕量化設計：在非承重區域開孔（如外殼背部蜂窩狀散熱孔）。

加熱效率提升：

優化風道形狀（如漸縮式設計）以增強氣流速度。

增加保溫層（如巖棉或聚氨酯泡沫）減少熱量散失。

5.3 小批量驗證

復模生產：通過鋁合金壓鑄或樹脂澆筑制作少量樣件，驗證工藝可行性。

迭代改進：根據測試結果調整設計（如加熱元件功率、風道尺寸）。

6. 關鍵注意事項

熱膨脹系數匹配：金屬與塑料材料的熱膨脹系數差異可能導致變形，需預留間隙。

電磁兼容性（EMC）：溫控電路需屏蔽電磁干擾（如添加金屬屏蔽罩）。

安全性：確保電熱元件與可燃物隔離，通過UL、CE等認證標準。

通過CNC加工制作的電熱壁爐手板模型，可精準驗證結構設計、加熱效率、火焰模擬效果及安全性，為后續量產提供可靠數據支持。
