一、設計階段

需求分析與概念設計

功能需求：明確熱水器類型（如儲水式、即熱式、空氣能）、容量（如30L、60L）、加熱方式（電熱管、燃氣）、溫控精度（如±1℃）及安全功能（如防干燒、漏電保護）。例如，儲水式熱水器需重點設計內膽結構和保溫層。

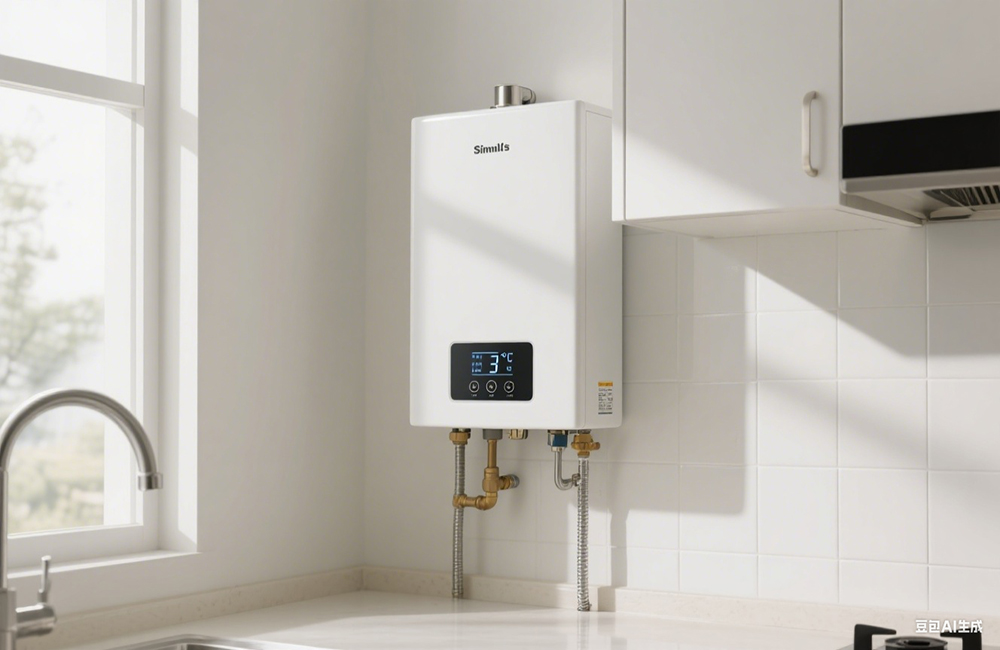

外觀概念：根據市場定位或客戶需求，設計熱水器的外形。使用草圖或三維建模軟件（如SolidWorks、Rhino）創建初步模型，考慮比例、人機交互（如觸控屏、旋鈕）及安裝方式（壁掛式、落地式）。

三維建模與細節設計

結構設計：

使用CAD軟件進行精確建模，包括外殼、內膽、加熱體（如電熱管、燃氣燃燒器）、溫控器、進出水口、排氣孔等部件。

設計內部結構，如內膽的密封性、保溫層（聚氨酯發泡）厚度、鎂棒安裝位、防電墻結構等。例如，儲水式熱水器的內膽需設計為耐腐蝕材質（如搪瓷涂層鋼板）。

零件設計：

外殼：確定材料厚度（塑料通常為1-3mm，金屬如不銹鋼為0.8-1.5mm），設計裝配結構（卡扣、螺絲孔、焊接縫）。

內膽：設計為雙層結構（外層鋼板+內層搪瓷涂層），厚度約0.5-1mm，確保耐壓性（如承受0.6MPa水壓）。

加熱體：電熱管需設計為螺旋形（長度100-200mm，直徑Φ10-15mm），確保高效加熱；燃氣燃燒器需設計為多孔結構（孔徑Φ1-2mm），保證均勻燃燒。

細節特征：添加品牌標識、水位顯示窗、安全閥安裝位、防滑支架等。例如，進水口需設計過濾網，防止雜質堵塞。

二、工藝規劃

材料選擇

外殼：塑料（ABS、PC）適用于輕量化設計，金屬（不銹鋼、鋁合金）用于耐高溫或高端機型。

內膽：搪瓷涂層鋼板（耐腐蝕）、不銹鋼（食品級304/316L）。

加熱體：電熱管（鎳鉻合金發熱絲）、燃氣燃燒器（銅或鑄鐵）。

內部結構件：工程塑料（如PA66）或金屬（如銅管、鋁型材）。

CNC加工參數確定

刀具選擇：

粗加工：塑料用平底銑刀（Φ6-10mm），金屬用硬質合金刀具（Φ4-6mm）。

精加工：塑料用球頭銑刀（Φ2-4mm），金屬用高精度涂層刀具（如TiAlN涂層）。

切削參數：

塑料（如ABS）：粗加工轉速300-600rpm，進給量0.2-0.5mm/齒；精加工轉速800-1500rpm，進給量0.1-0.2mm/齒。

金屬（如不銹鋼）：粗加工轉速800-1200rpm，進給量0.1-0.3mm/齒；精加工轉速1500-2500rpm，進給量0.05-0.1mm/齒。

加工順序：

先加工大件（如外殼、內膽），再加工小件（如加熱體、溫控器安裝架）。

復雜曲面（如弧形外殼）采用分層加工，每層切深0.5-1mm。

三、CNC加工階段

機床準備與編程

選擇CNC機床（三軸或五軸，復雜曲面需五軸聯動）。

使用CAM軟件（如Mastercam、UG NX）生成刀具路徑，設置加工坐標系、安全平面和切削參數。

裝夾材料（如塑料板或不銹鋼板），對刀并校準零點。

粗加工

去除大部分余量，接近零件基礎形狀。例如：

外殼：先銑削外輪廓，再挖出內部空腔（如內膽安裝位）。

內膽：粗加工外層鋼板，留0.5-1mm余量用于搪瓷涂層噴涂。

塑料加工時注意冷卻（避免過熱變形），金屬加工時及時清理切屑。

半精加工與精加工

半精加工：修正粗加工偏差，為精加工留0.1-0.2mm余量。例如，內膽的半精加工需保證搪瓷涂層的均勻附著。

精加工：

塑料外殼：表面粗糙度Ra≤0.8μm，確保無刀痕。

金屬零件：表面拋光或噴砂處理，邊緣倒角去毛刺。

特殊結構加工：

內膽搪瓷層：精加工后噴涂搪瓷漿料，厚度約0.3-0.5mm，固化后測試耐腐蝕性。

加熱體安裝位：精加工電熱管或燃氣燃燒器的安裝孔，確保密封性（如O型圈槽）。

四、后處理階段

表面處理

塑料外殼：噴漆（啞光/亮光）、電鍍（仿金屬質感）、燙印（品牌標識）。

金屬零件：不銹鋼外殼拋光（Ra≤0.2μm）、陽極氧化（鋁合金）、噴砂（防滑紋理）。

功能性處理：

內膽搪瓷層：高溫燒結（800-900℃），確保耐腐蝕性和導熱性。

加熱體表面：電熱管噴涂耐高溫涂層（如氧化鋁），燃氣燃燒器鍍防銹層（如鍍鋅）。

裝配與調試

裝配：

按順序組裝零件，如外殼→內膽→加熱體→溫控器→進出水口→安全閥。

使用螺絲、卡扣、焊接（金屬外殼）或膠水（如環氧樹脂）固定，確保結構穩固。

功能調試：

加熱測試：檢查不同檔位加熱速度是否均勻，溫度控制是否準確（如±1℃）。

保溫測試：測試24小時溫水降溫幅度（如≤3℃），驗證保溫層性能。

安全性檢查：

防干燒測試：模擬缺水情況，檢查是否自動斷電。

漏電保護：模擬漏電情況，檢查是否觸發保護機制。

壓力測試：內膽加壓至1.5倍額定壓力（如0.9MPa），保持10分鐘無泄漏。

噪音測試：運行時噪音應低于標準值（如≤45dB），可通過優化風扇動平衡改善。

五、應用案例

儲水式熱水器

外觀設計：通過CNC手板驗證壁掛式或落地式安裝結構，測試外殼與家居環境的協調性。

結構優化：調整內膽形狀和保溫層厚度，提高熱水儲存效率并減少能耗。

即熱式熱水器

功能驗證：手板模型用于測試加熱管功率密度（如8000W以上）和水流穩定性，確保即開即熱。

環境模擬：在低溫水壓（如0.1MPa）下測試加熱效率，優化溫控算法。

空氣能熱水器

集成測試：在手板中嵌入壓縮機、冷凝器等部件，驗證熱泵系統的效率（如COP≥3.0）。

人機交互：測試觸控屏或物理按鍵的響應速度，優化用戶操作體驗。

總結

CNC加工熱水器手板模型需兼顧高效加熱、安全防護和節能設計。通過精準工藝規劃、嚴格加工控制及全面功能調試，可快速驗證設計可行性，為量產提供可靠依據。
