亚洲高清视频网站,在线观看免费av网址大全,日本福利一区二区精品,久久婷亚洲综合五月天

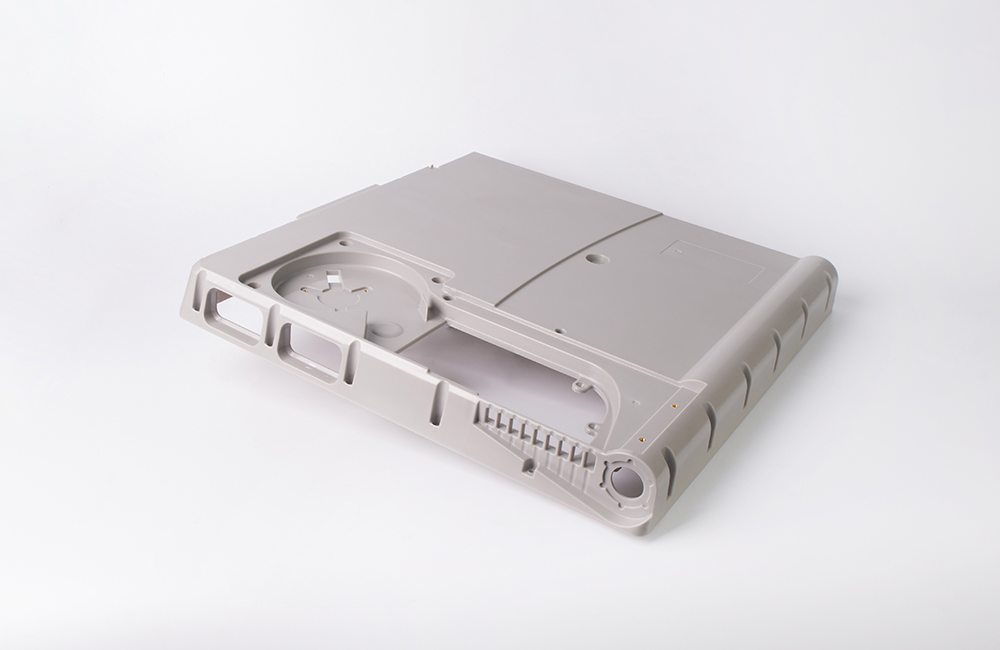

以下是關于注塑加工辦公用品外殼手板模型的詳細內容：

一、設計階段

需求分析

首先要明確辦公用品的具體類型，例如是文具盒、筆筒、文件夾還是其他辦公用品。了解其功能需求，比如文具盒需要有足夠的空間容納不同類型的文具，并且要考慮文具的取放便利性；筆筒要適合放置各種規格的筆等。

同時，還要考慮外觀要求，包括形狀、尺寸、顏色、表面質感等。例如，對于一款高檔的辦公文件夾，可能要求外形簡潔、線條流暢，顏色沉穩大氣，表面有一定的光澤度。

概念設計

根據需求分析，設計師會利用三維建模軟件（如SolidWorks、UG NX、Pro/E等）進行初步的概念設計。以文具盒為例，設計師可能會嘗試多種形狀，如長方形、圓形或異形，并在模型上添加一些裝飾元素，如紋理、標志等。

在設計過程中，需要考慮辦公用品外殼的手板模型與最終產品的一致性，包括壁厚均勻性、拔模斜度等注塑工藝相關的因素。例如，為了保證塑料能夠順利從模具中脫出，外殼的側面需要設計一定的拔模斜度，一般在0.5° – 3°之間。

設計驗證

通過計算機輔助工程（CAE）分析，對設計模型進行驗證。可以模擬注塑過程，檢查塑料熔體在模具型腔中的流動情況，預測可能出現的缺陷，如熔接痕、氣穴等。例如，如果文具盒外殼的某些部位塑料流動不順暢，可能會導致熔接痕，影響外觀質量，此時就需要對設計進行優化。

還可以進行裝配驗證，確保辦公用品的各個部件（如果有）能夠正確裝配，并且裝配后的功能正常。比如文件夾的蓋子和主體之間的裝配關系，要保證能夠緊密合蓋，同時又便于打開。

二、模具制造階段

模具設計

根據經過驗證的手板模型設計模具。模具的結構分為定模和動模兩部分，定模部分主要形成塑料制品的外觀表面，動模部分則負責形成內部形狀和推出制品。

對于辦公用品外殼手板模型模具，需要考慮合適的分型面位置。以筆筒為例，分型面一般選擇在筆筒的底部或側面不影響外觀的位置，以便于模具加工和制品脫模。同時，要根據塑料制品的形狀和尺寸設計型腔的數量，對于小批量的手板制作，通常采用單型腔模具。

模具加工

模具加工主要包括機械加工和電加工。機械加工用于加工模具的外形、安裝孔等基本結構，如使用數控銑床對模具基體進行銑削加工。電加工（如電火花加工、線切割加工）則用于加工模具的精細部分，如型腔中的花紋、文字等。

在加工過程中，要嚴格控制加工精度，一般模具型腔的尺寸精度要達到±0.02mm – ±0.05mm，以保證手板模型的尺寸準確性。例如，對于尺寸精度要求較高的文件夾外殼手板模型，模具型腔的加工精度直接影響到手板模型的質量。

模具調試

模具制造完成后，需要進行調試。首先將模具安裝在注塑機上，然后進行空載試運行，檢查模具的開合模動作是否順暢，各個機構的配合是否良好。

接著進行試模，選擇合適的注塑材料（通常與最終產品材料相同或相似），設置注塑工藝參數，如注塑壓力、速度、溫度等。例如，對于ABS塑料制成的辦公用品外殼，注塑溫度一般在200 – 250℃之間。通過試模，觀察制品的成型情況，對模具和工藝參數進行調整，直到獲得滿意的手板模型。

三、注塑加工階段

材料選擇

根據辦公用品外殼的要求選擇合適的注塑材料。常見的材料有ABS（丙烯腈 – 丁二烯 – 苯乙烯共聚物）、PC（聚碳酸酯）、PP（聚丙烯）等。ABS具有良好的綜合性能，強度高、韌性好、易于加工，常用于制造各種辦公用品外殼；PC材料透明度高、抗沖擊性強，適合制作需要透明或高強度的外殼，如一些高檔的展示架；PP材料具有較好的化學穩定性、成本低，常用于一些對性能要求不高的辦公用品。

在選擇材料時，還需要考慮材料的干燥處理。例如，ABS材料在加工前需要干燥，以防止材料中的水分在注塑過程中引起制品表面出現氣泡、銀紋等缺陷。干燥條件一般為溫度80 – 100℃，時間4 – 6小時。

注塑工藝參數設置

注塑壓力：注塑壓力的大小影響塑料熔體在模具型腔中的填充情況。壓力過低，可能導致制品填充不足；壓力過高，則可能造成制品溢邊、脫模困難等問題。一般來說，對于辦公用品外殼手板模型，注塑壓力在60 – 150MPa之間。例如，對于結構簡單的筆筒外殼，注塑壓力可以適當降低；而對于結構復雜、壁厚較薄的文件盒外殼，則需要較高的注塑壓力來保證填充質量。

注塑速度：注塑速度影響塑料熔體的流動狀態和制品的質量。速度過快，容易產生湍流，導致熔接痕、氣穴等缺陷；速度過慢，則會使制品出現冷斑、填充不足等問題。一般根據制品的大小和形狀來調整注塑速度，對于小型辦公用品外殼手板模型，注塑速度可以適當加快。

模具溫度：模具溫度對制品的冷卻和脫模有重要影響。模具溫度過高，制品冷卻時間延長，生產效率降低；模具溫度過低，制品表面可能會出現收縮痕等缺陷。通常，模具溫度控制在30 – 70℃之間。例如，對于ABS材料的辦公用品外殼，模具溫度一般設置在50 – 60℃。

注塑成型過程

將干燥好的塑料顆粒加入注塑機的料斗中，塑料在螺桿的作用下被加熱熔化并向前輸送。當螺桿頭部的熔體積累到一定量時，螺桿向前推進，將熔體注入模具型腔中。

熔體在模具型腔中冷卻定型，經過一定的保壓時間后，模具打開，頂出機構將制品從模具中推出。例如，在注塑文具盒外殼時，熔體在模具型腔中冷卻約30 – 60秒后，即可開模取出制品。

四、后處理階段

去除毛邊

注塑成型后的辦公用品外殼手板模型可能會有毛邊，需要將其去除。可以采用手工修整的方法，如使用刀具、砂紙等工具將毛邊小心地去除。對于一些精度要求較高的制品，也可以使用冷凍修邊機進行處理。冷凍修邊機通過將制品冷卻到低溫，使毛邊變脆，然后通過摩擦或撞擊的方式將毛邊去除。

表面處理

根據設計要求對制品表面進行處理。如果需要光滑的表面，可以進行打磨、拋光處理。例如，對于一些高檔的辦公用品外殼，通過打磨和拋光可以使表面更加光亮，提升外觀質量。

如果需要特殊的表面效果，如紋理、鍍膜等，也可以進行相應的處理。比如，通過噴砂處理可以在制品表面形成粗糙的紋理，增加摩擦力；通過電鍍或真空鍍膜可以在制品表面形成一層金屬光澤的涂層，提高制品的裝飾性。

質量檢測

對注塑加工后的辦公用品外殼手板模型進行質量檢測。檢測內容包括尺寸精度、外觀質量、物理性能等。使用卡尺、千分尺等量具測量制品的尺寸，檢查是否符合設計要求；通過目視檢查制品的外觀，查看是否有瑕疵、變形等問題；還可以進行一些簡單的物理性能測試，如跌落測試，檢查制品的強度和韌性。例如，對于文具盒手板模型，可以進行從一定高度（如1.5米）自由跌落到硬質地面上的測試，檢查文具盒是否損壞，以評估其質量。
