案例介紹

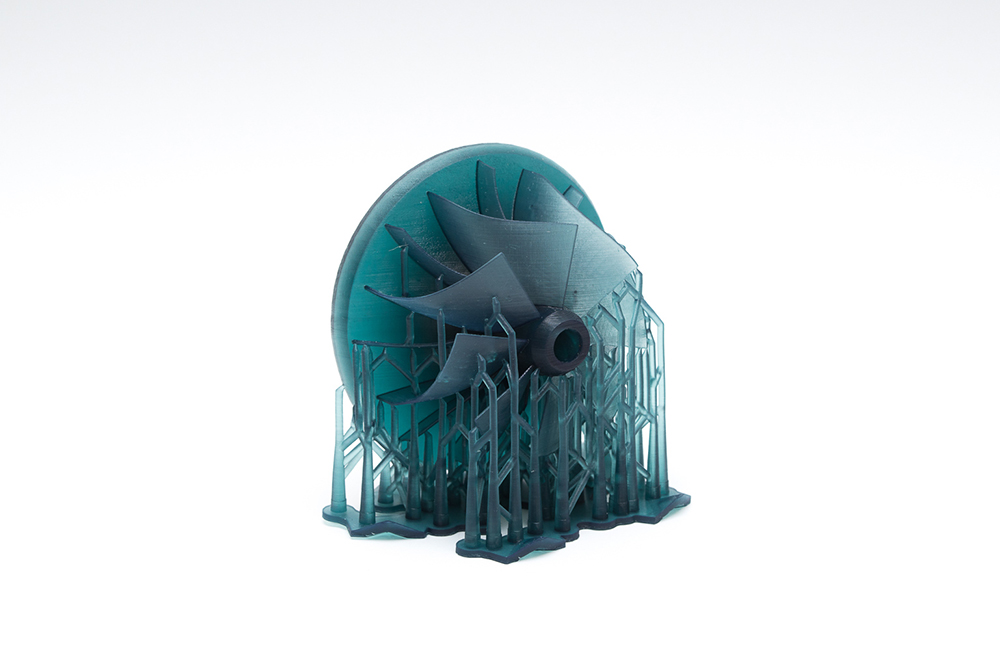

3D打印塑料渦輪手板模型是完全可行的，且具有成本低、速度快、設計自由度高的優勢。以下是詳細指南：
1. 3D打印塑料渦輪的適用場景
原型驗證：測試渦輪結構、流體動力學性能或裝配兼容性。
小批量生產：替代傳統注塑，快速生產定制化渦輪。
教育/展示：用于教學演示或展覽模型。
應急維修：快速制造替換零件。
2. 可選3D打印技術及材料
（1）技術選擇
| 技術 | 特點 | 適用材料 | 推薦場景 |
|---|---|---|---|
| FDM（熔融沉積） | 成本低、材料多樣、適合中低精度需求 | PLA、ABS、PETG、TPU | 外觀模型、功能驗證 |
| SLA（光固化） | 高精度、光滑表面、支持復雜結構 | 光敏樹脂 | 精密模型、透明渦輪 |
| SLS（粉末燒結） | 高強度、耐磨、支持全彩色 | 尼龍、TPU粉末 | 功能性零件、耐高溫渦輪 |
| Multijet 3D | 超高精度、類注塑效果 | 光敏樹脂/蠟 | 高精度仿制、批量原型 |
（2）材料選擇
PLA/ABS：
優點：低成本、易打印、機械性能適中。
缺點：耐溫性差（PLA最高約60°C，ABS約100°C）。
適用：常溫環境下的功能驗證或展示模型。
PETG：
優點：耐溫性更好（約80°C）、抗化學腐蝕。
適用：需要一定耐熱性的渦輪（如汽車?yán)鋮s系統）。
光敏樹脂（SLA）：
優點：高精度、表面光滑、可透明或半透明。
缺點：材料成本較高，需避光保存。
適用：精密流體動力學測試或透明渦輪模型。
尼龍（SLS）：
優點：高強度、耐磨、耐溫（約150°C）。
缺點：表面粗糙度較高，需后處理。
適用：功能性渦輪（如高溫環境或長期使用）。
3. 設計注意事項
結構優化：
避免薄壁（建議壁厚≥0.5mm，根據打印技術調整）。
添加支撐結構（尤其是懸空部分或復雜曲面）。
優化葉片角度和厚度，確保流體效率。
公差控制：
FDM精度較低（±0.2mm），SLA/SLS精度較高（±0.1mm）。
關鍵尺寸需預留后處理余量（如打磨、拋光）。
裝配兼容性：
如果渦輪需與其他部件配合，需考慮打印材料的收縮率（PLA約0.1%-0.2%）。
4. 打印與后處理步驟
（1）打印前準備
切片軟件設置：
層厚：FDM建議0.2-0.3mm，SLA/SLS可低至0.05mm。
填充率：根據強度需求調整（通常20%-30%即可）。
支撐結構：對懸空葉片或內腔添加可剝離支撐。
模型方向：
將渦輪的軸線垂直于打印平臺，減少支撐使用并提升表面質量。
（2）打印參數
| 技術 | 噴嘴溫度 | 熱床溫度 | 打印速度 | 支撐間距 |
|---|---|---|---|---|
| FDM (PLA) | 190-210°C | 無（PLA冷床可貼附） | 30-50mm/s | 0.4-0.6mm |
| SLA (樹脂) | – | – | – | 自動生成 |
| SLS (尼龍) | – | – | – | 自動生成 |
（3）后處理
去除支撐：用鉗子或刀具小心拆除支撐結構。
打磨/拋光：
FDM模型：用砂紙打磨層紋，或使用丙酮蒸汽拋光（ABS）。
SLA模型：酒精清洗殘留樹脂，紫外二次固化。
SLS模型：噴砂處理表面粉末，或化學拋光。
染色/涂層：根據需求噴涂顏料或防水涂層（如聚氨酯涂料）。
5. 性能測試與優化
流體動力學測試：
通過風洞或水流量測試驗證渦輪效率，優化葉片形狀。
耐溫/耐壓測試：
在目標工作環境中測試渦輪的變形或損壞情況。
材料改性：
添加碳纖維增強PLA/ABS強度，或使用耐高溫樹脂（如聚醚醚酮PEEK）。
6. 替代方案（若3D打印不適用）
CNC加工：適合高精度、高強度金屬渦輪，但成本高、速度慢。
硅膠復模：用3D打印母模制作硅膠模具，注塑生產批量塑料渦輪。
鈑金/焊接：金屬渦輪的傳統工藝，適合工業級應用。
總結
3D打印塑料渦輪手板模型推薦使用FDM或SLA技術，材料可選PLA、ABS或光敏樹脂，具體根據精度、耐溫性和預算決定。設計時需優化結構并添加支撐，后處理包括打磨、拋光和涂層。若需功能性測試，可升級至SLS尼龍或高性能樹脂。對于小批量或原型驗證，3D打印是性價比最高的選擇！
