FDM（熔融沉積建模）3D打印技術通常用于制造具有特定層的三維物體，但直接打印全透明或半透明的模型較為困難，因為FDM技術所使用的材料一般是不透明的。不過，可以通過以下幾種方法來實現透明或半透明效果：

一、材料選擇與處理

選擇合適的透明材料

透明ABS：這是一種在FDM打印中常用的透明材料。它具有較好的透明性，但是透明度可能會受到打印參數、模型幾何形狀等因素的影響。例如，在打印薄壁結構時，透明ABS能展現出較好的透明效果，類似于玻璃的質感。

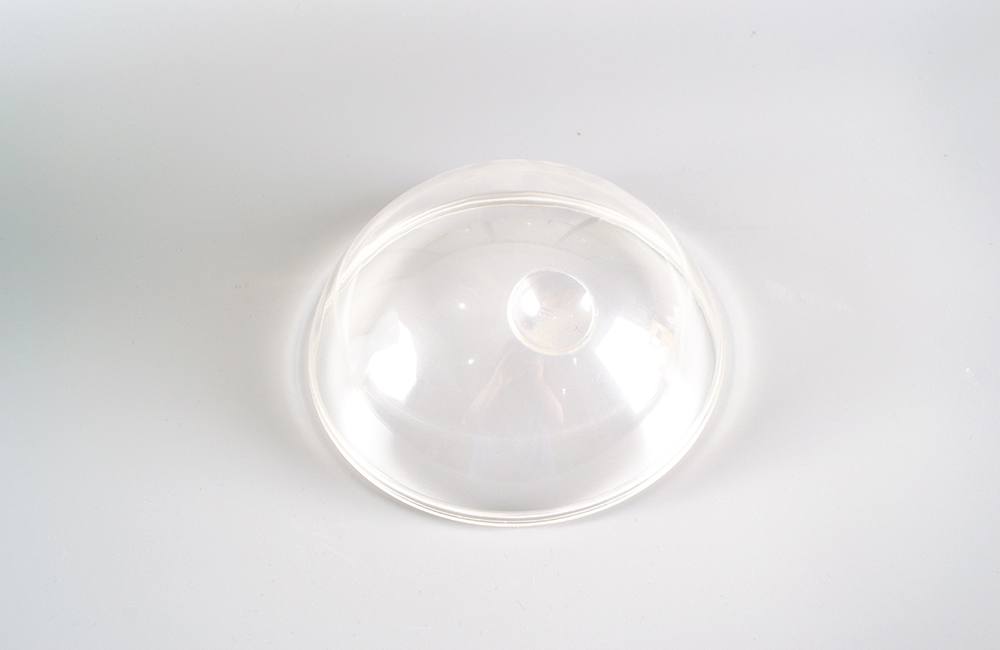

透明PETG：這種材料的透明度比透明ABS更高，且具有良好的機械性能和耐化學性。它在打印后的表面質量較好，適合制作需要高透明度和一定強度的模型，如展示用的透明容器、燈具罩等。

特殊透明共聚物：有些廠家生產的專門用于FDM打印的透明共聚物材料，通過特殊的配方和工藝，能夠提供更高的透明度和更好的打印性能。這些材料可能在價格上相對較高，但在對透明度要求極高的場合下是比較理想的選擇。

材料改性

添加增透劑：在切片軟件中，可以通過調整設置來添加虛擬的“增透劑”。這實際上是通過改變打印參數，使得模型內部的微觀結構更加均勻，從而減少光線的散射，提高透明度。不過這種方法的效果相對有限，并且需要根據具體的材料和打印機進行試驗和優化。

后處理改性：對打印完成的模型進行后處理，例如使用化學試劑進行表面處理。有些化學試劑可以填充模型表面的微小空隙，使表面更加光滑，從而提高透明度。但這種方法需要注意化學試劑的安全性和對模型材料的兼容性，避免對模型造成損壞。

二、打印參數優化

層厚設置

減小層厚：較小的層厚可以使打印模型的表面更加光滑，減少層與層之間的臺階效應，從而提高透明度。一般來說，將層厚設置為0.1mm或更小可以獲得較好的效果。不過，減小層厚會增加打印時間和成本，并且對打印機的精度要求也更高。

自適應層厚：一些先進的切片軟件支持自適應層厚功能。在模型的不同部位，根據其幾何形狀自動調整層厚。例如，在平坦的區域使用較小的層厚以獲得更好的透明度，而在有角度或復雜幾何形狀的區域適當增加層厚以保證打印的成功率。

打印溫度

精確控制溫度：不同的透明材料有不同的最佳打印溫度范圍。對于透明ABS，打印溫度一般在230 – 260°C之間；對于透明PETG，溫度通常在250 – 280°C之間。準確控制打印溫度可以確保材料充分熔化，減少內部的氣泡和空隙，從而提高透明度。

熱床溫度：保持適當的熱床溫度也很重要。熱床溫度過高可能會導致模型底部過度固化，產生內應力，影響透明度；溫度過低則可能使模型無法很好地附著在打印床上，導致打印失敗。一般來說，透明ABS的熱床溫度可以設置在80 – 100°C，透明PETG的熱床溫度可以設置在70 – 90°C。

打印速度

降低打印速度：較慢的打印速度有助于材料更好地沉積和融合，減少打印過程中產生的氣泡和縫隙。特別是對于透明材料，較低的打印速度可以使模型更加致密，提高透明度。但是，打印速度過慢會增加打印時間，所以需要在透明度和效率之間找到一個平衡點。

三、模型設計與后處理

模型設計優化

避免復雜的內部結構：復雜的內部結構可能會導致打印過程中材料填充不均勻，從而影響透明度。在設計模型時，盡量采用簡單的幾何形狀和流暢的結構，避免過多的凹陷、凸起和狹窄的通道。如果必須設計復雜的內部結構，可以考慮將其分解為多個部分分別打印，然后通過膠水或其他方式組裝在一起。

設計平滑的表面：模型表面的粗糙度會直接影響透明度。在設計階段，應盡量使模型表面光滑，避免銳利的邊緣和棱角。可以使用CAD軟件中的曲面造型工具來創建光滑的表面，或者在切片軟件中設置適當的平滑算法來減少表面的粗糙度。

后處理提高透明度

打磨拋光：打印完成后，使用砂紙或拋光膏對模型表面進行打磨拋光。從低目數的砂紙開始，逐漸過渡到高目數的砂紙，以去除表面的層紋和粗糙部分。最后使用拋光膏可以使模型表面更加光滑，進一步提高透明度。例如，對于小型的透明模型，可以先用220目的砂紙打磨，然后用400目、600目的砂紙逐步打磨，最后用拋光膏拋光，可以得到較好的效果。

化學拋光：對于一些特殊的材料和要求較高的透明度場景，可以使用化學拋光的方法。使用合適的化學試劑（如丙酮等，但要注意安全和防護），將模型浸泡在試劑中一段時間，可以使模型表面更加光滑。不過，這種方法需要嚴格控制浸泡時間和試劑濃度，以免對模型造成損壞。
