行業/分類：其他手板模型加工
加工方式: 硅膠復模 使用材料: 塑料
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 20cm*20cm*10cm
后處理: 噴油
案例介紹
復模加工概述
原理：先利用3D打印或CNC加工出產品原型件，再用模具液體硅膠原料制造出硅膠模具，并在真空狀態下采用PU、環氧樹脂等材料進行澆注，從而復制出與原版相同的復制件模手板。
優點：制作速度快，產品表面外觀處理效果好，能適應廣泛的產品范圍，且成本較低，適合小批量生產樣品。

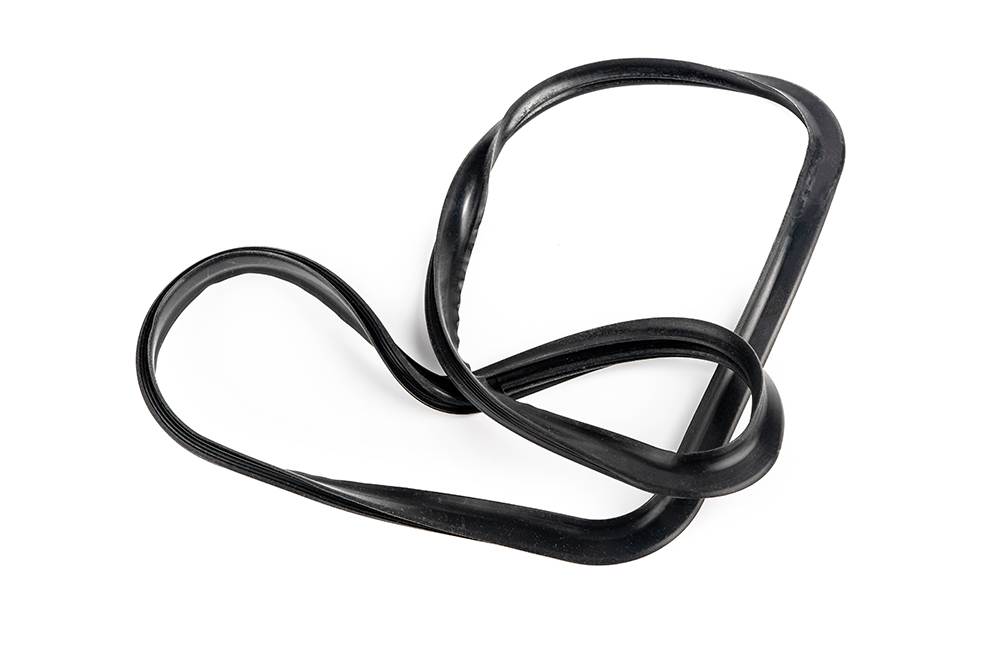

邊框保護套手板模型復模加工流程
制作原型：根據設計圖紙，通過3D打印、CNC加工等方式制作出邊框保護套的原型件，確保原型的尺寸精度和表面質量。
制作硅膠模具：將原型固定在特定的容器中，倒入液態硅膠，待硅膠固化后，將其分割成兩部分，取出原型，得到與原型形狀相同的硅膠模具。
復模材料選擇：根據邊框保護套手板模型的使用要求和性能特點，選擇合適的復模材料，如聚氨酯樹脂、環氧樹脂等。
真空澆注：將液態的復模材料注入硅膠模具中，放入真空機中抽出空氣，排除氣泡，然后放入壓力缸中施加一定壓力，使材料更好地填充模具型腔并定型。
脫模與后處理：待復模材料固化后，小心地從硅膠模具中取出復模后的邊框保護套手板模型，進行修邊、打磨、拋光等后處理工序，以獲得光滑的表面和精確的尺寸。
質量控制
尺寸精度：使用高精度的測量儀器，如三次元測量儀，對復模后的手板模型進行尺寸檢測，確保其符合設計圖紙的要求。
外觀質量：檢查手板模型的表面是否有氣泡、劃痕、變形等缺陷，對于表面質量要求較高的邊框保護套，可能還需要進行噴油、絲印等表面處理工序。
性能測試：根據邊框保護套的實際使用要求，進行相關的性能測試，如硬度測試、耐磨性測試、耐腐蝕性測試等。
