行業/分類：其他手板模型加工
加工方式: 鈑金加工 使用材料: 鋁合金
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 12cm*6cm*0.5cm
后處理: 打磨
案例介紹

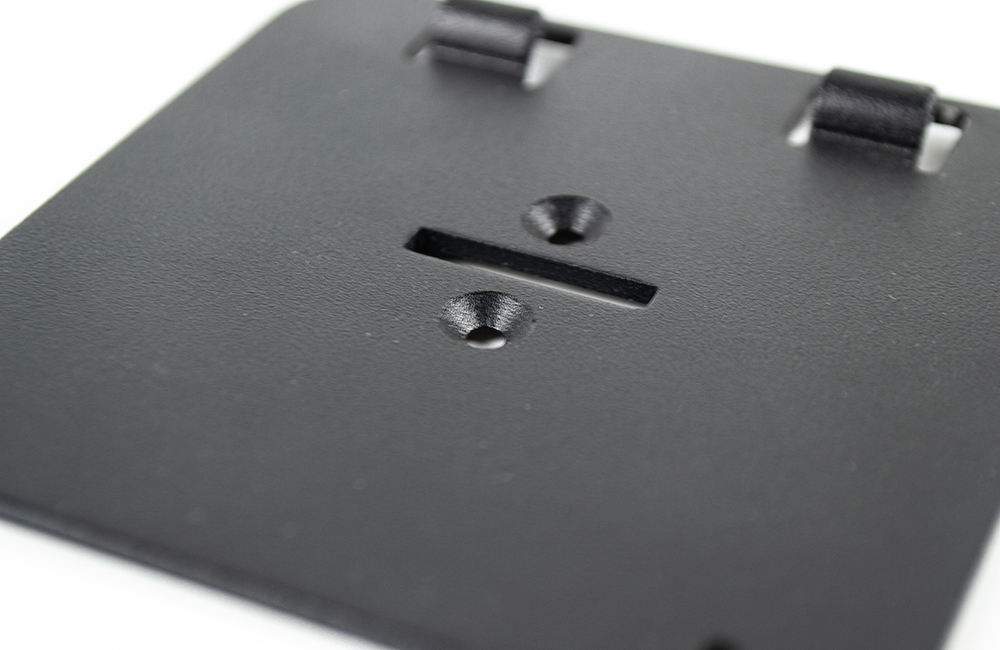

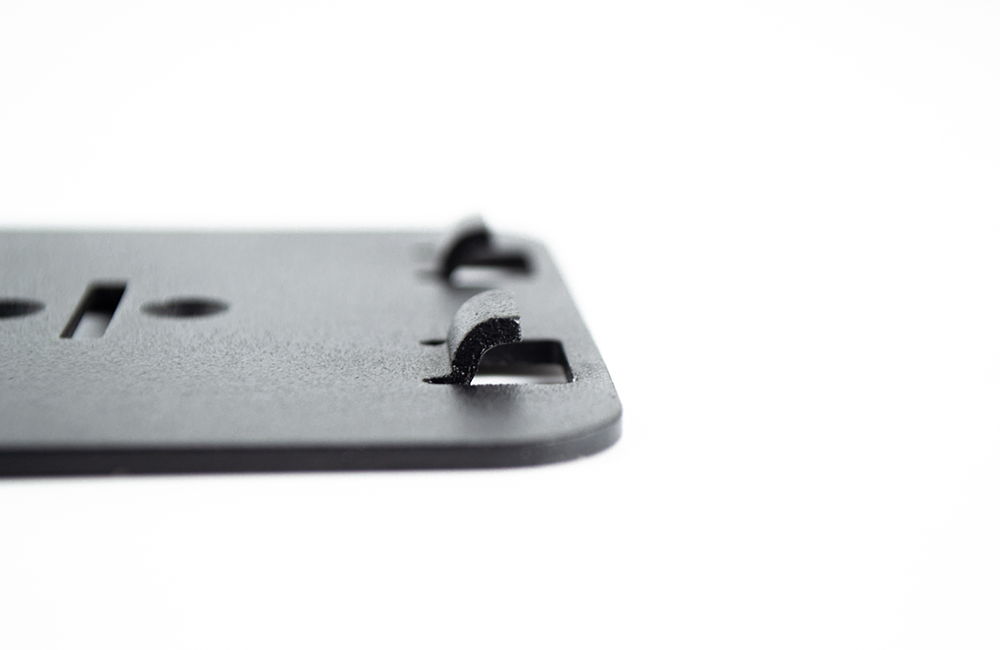

鈑金加工電器零部件手板是一種在產品開發過程中常用的制造方式，主要用于對產品的設計進行驗證和評估。以下是關于鈑金加工電器零部件手板的詳細介紹：
設計規劃：根據產品需求和設計要求，使用專業的三維設計軟件進行電器零部件的精確建模，生成詳細的3D圖紙。
材料選擇：依據零部件的使用環境、強度要求以及成本等因素，挑選適合的鈑金材料，如不銹鋼、鋁合金、冷軋鋼板等。
下料加工：使用激光切割、數控沖床等高精度設備將板材按照設計尺寸進行下料，確保下料尺寸的精度和表面質量。
折彎成型：通過折彎機將下料后的板材進行折彎，形成電器零部件的各個面板和結構。折彎角度和尺寸的精度對零部件的裝配性能至關重要。
焊接組裝：對于需要拼接的零部件，或者無法通過折彎等工藝一次成型的結構，需要進行焊接。選擇合適的焊接方法，并嚴格控制焊接質量。
表面處理：根據設計要求，對零部件進行打磨拋光、噴涂、電鍍等表面處理，以提高其耐腐蝕性、耐磨性和美觀度。
裝配調試：將各個零部件按照設計圖紙進行組裝，檢查零部件之間的配合是否緊密、安裝是否正確。對于具有運動功能的零部件，要進行調試，確保其運動靈活、順暢。
檢驗評估：對加工完成的電器零部件手板進行全面的質量檢驗，包括尺寸精度、形狀精度、表面質量、焊接質量等方面的檢驗。
總的來說，鈑金加工電器零部件手板在產品開發階段扮演著重要角色，它可以幫助設計師和工程師快速發現設計中的問題并進行改進，從而提高產品的質量和市場競爭力。
